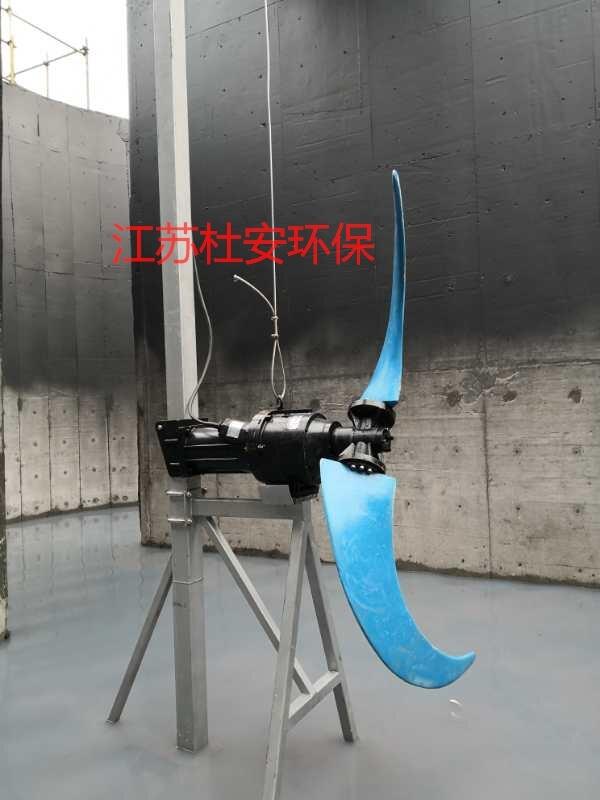

杜安液下推流器QJB3/4-1800/2-48/B 玻璃钢叶轮
杜安环保潜水推流器价格
叶轮直径1800mm
叶轮转速48转/分

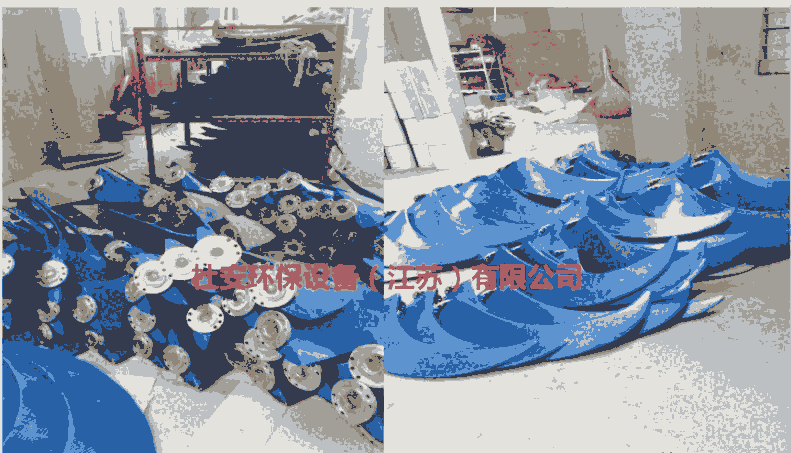

配玻璃钢叶轮
带过热和泄露保护
杜安环保QJB潜水推流器结构与材料说明:
结构说明:
(1)潜水推流器整体密封设计、潜水型。所有部件,包括电机、齿轮箱和叶轮等,都应能够在下列水下条件下长时间、连续运行:介质温度0~40℃、介质pH值在4~10之间、动态粘滞度在7~23×10-6之间、轴承和密封处升温不得高于35℃、介质密度≤1.1×103kg/m3。
(2)潜水推流器具有足够的搅拌或推流功能,保证池内污泥能充分混合,确保池底流速≥0.3m/s,并保证潜水推流器/搅拌器在任何工况条件下不过载。

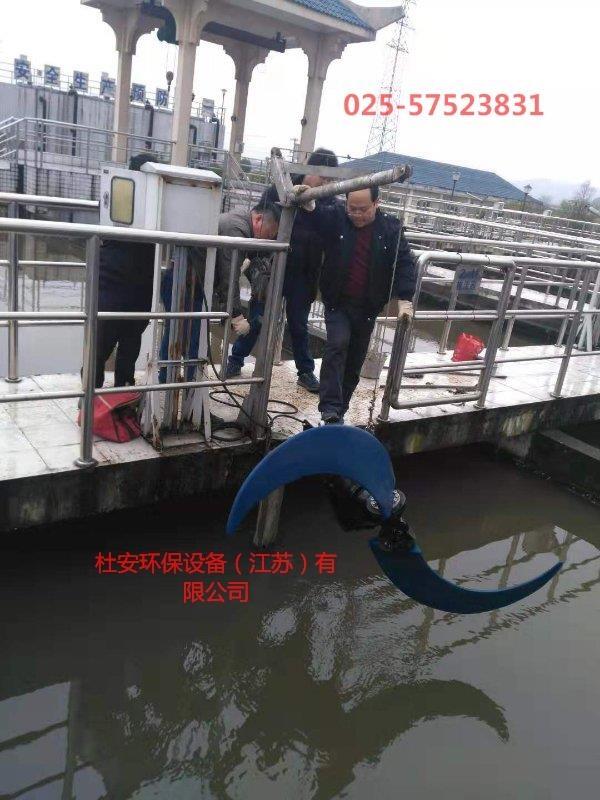

(3)潜水推流器水平安装以确保水在流动过程中固、液均匀分布,并防止固体沉淀。池中应无死角。
(4)潜水推流器应能在全浸没的条件下连续运行、间歇运行和长期停止状态后恢复运行,在整个运行过程中须保持无振动平稳运行,无故障运行时间至少为10000小时。
(5)潜水推流器附件和电缆在20m水深无泄漏损失,可连续潜水。
(6)潜水推流器的所有旋转零件应在制造时进行动平衡试验,精度应不低于ISO940 G6.3级。
(7)轴承采用高质量的润滑轴承,采用SKF或FAG品牌的进口产品,轴承使用寿命(L10)应大于100000小时。
(8)机械密封应采用碳化钨材质或进口密封件,供货时须提供厂家供货证明和报关单。
提升导杆带有焊接的底座,高度应适合将潜水推流器/搅拌器安全地提升出池面。导杆顶部应配备锁定平台,平台可提供导杆一个特殊的转角。每台潜水推流器/搅拌器应配备便于安装的支架,支架可在180度范围内旋转。
低速潜水推流器原材料
A.所有材料过硬、种类的高质量材料,这些材料是制造厂较新使用而非淘汰产品,没有任何缺陷和不良,适用于设备的连续运转。
B.供应商除必须提供给业主所有与之合作提供这些设备和材料的生产厂家名称及所供设备的性能和有关附属资料外,在特殊情况下,还必须提供为验证和承认的设备或材料样品,未被承认的产品不能装配和使用。
潜水推流器主要零件材料:
主要零部件名称 |
材料种类 |
电机壳 |
铸铁DIN1691GG25 |
螺旋桨 |
搅拌器为不锈钢AISI304球墨铸铁衬筋强化聚氨酯 |
轴 |
不锈钢DIN16NiMo4 |
机械密封 |
碳化硅/碳化硅 |
与介质接触的螺栓、螺母和垫圈 |
不锈钢,SS316 |
安装支架及提升装置 |
不锈钢,SS304 |
说明:表面防腐高等级环氧防腐涂料体系保护,较小厚度320m
杜安环保推流器出厂试验:
杜安QJB潜水推流器在出厂之前都进行如下试验(但不限于这些):
A.潜水推流器在制造过程中以及出厂发运前应检查与试验,包括材料、铸件、部件的检验,电压稳定、电流是否超载、推流效果等项目
B.低速推流器的材料试验主要指叶轮、轴等主要部件的材料试验的理化分析,以验证其是否符合本技术规定的标准。
C.电机定子绕组对机壳的绝缘电阻的测定。
D.电机空载电流和空载损耗的确定。
E.耐电压试验。
江苏杜安环保潜水推流器型号规格:
推流器型号 |
功率 |
电流 |
叶轮直径 |
推力 |
重量 |
安装系统 |
KW |
A |
mm |
N |
kg |
||
QJB1.5/4-1100/2-85P |
1.5 |
4 |
1100 |
1800 |
170 |
系统Ⅳ |
QJB1.5/4-1400/2-36P |
1.5 |
4 |
1400 |
800 |
175 |
系统Ⅳ |
QJB1.5/4-1800/2-42P |
1.5 |
4 |
1800 |
1480 |
180 |
系统Ⅳ |
QJB2.2/4-1400/2-42P |
2.2 |
5.3 |
1400 |
900 |
180 |
系统Ⅳ |
QJB2.2/4-1800/2-42P |
2.2 |
5.3 |
1800 |
1100 |
185 |
系统Ⅳ |
QJB3/4-1100/2-115P |
3 |
7.2 |
1100 |
2200 |
180 |
系统Ⅳ |
QJB3/4-1400/2-56P |
3 |
7.2 |
1400 |
2000 |
185 |
系统Ⅳ |
QJB3/4-1800/2-56P |
3 |
7.2 |
1800 |
1800 |
190 |
系统Ⅳ |
QJB4/4-1800/2-56P |
4 |
9.2 |
1800 |
1700 |
170 |
系统Ⅳ |
QJB4/4-1800/2-63P |
4 |
9.2 |
1800 |
1800 |
190 |
系统Ⅳ |
QJB4/4-2500/2-42P |
4 |
9.2 |
2500 |
2900 |
210 |
系统Ⅳ |
QJB5/4-2500/2-56P |
5 |
11.9 |
2500 |
3100 |
240 |
系统Ⅳ |
QJB7.5/4-2500/2-63P |
5 |
15.2 |
2500 |
4250 |
280 |
系统Ⅳ |
杜安环保完整的潜水推流器组成部分及供货范围(不限于此):
装配完整的潜水推流器(包括螺旋桨、机械密封、轴等)
全铜线圈潜水电机
推流器导轨及固定支架、电缆固定件、转向及其定位装置
不锈钢提升链或钢丝绳
吊架固定座
移动吊架及提升装置
潜水推流器需提供10m水下电缆及固定件、接头、紧固件、电缆接线箱
渗漏、过热、低液位保护装置
所有连接附件、化学地脚螺栓
