      硝化液回流泵CAD安装图

      杜安环保QJB-W5.5/12潜水回流泵价格

      电机功率5.5KW

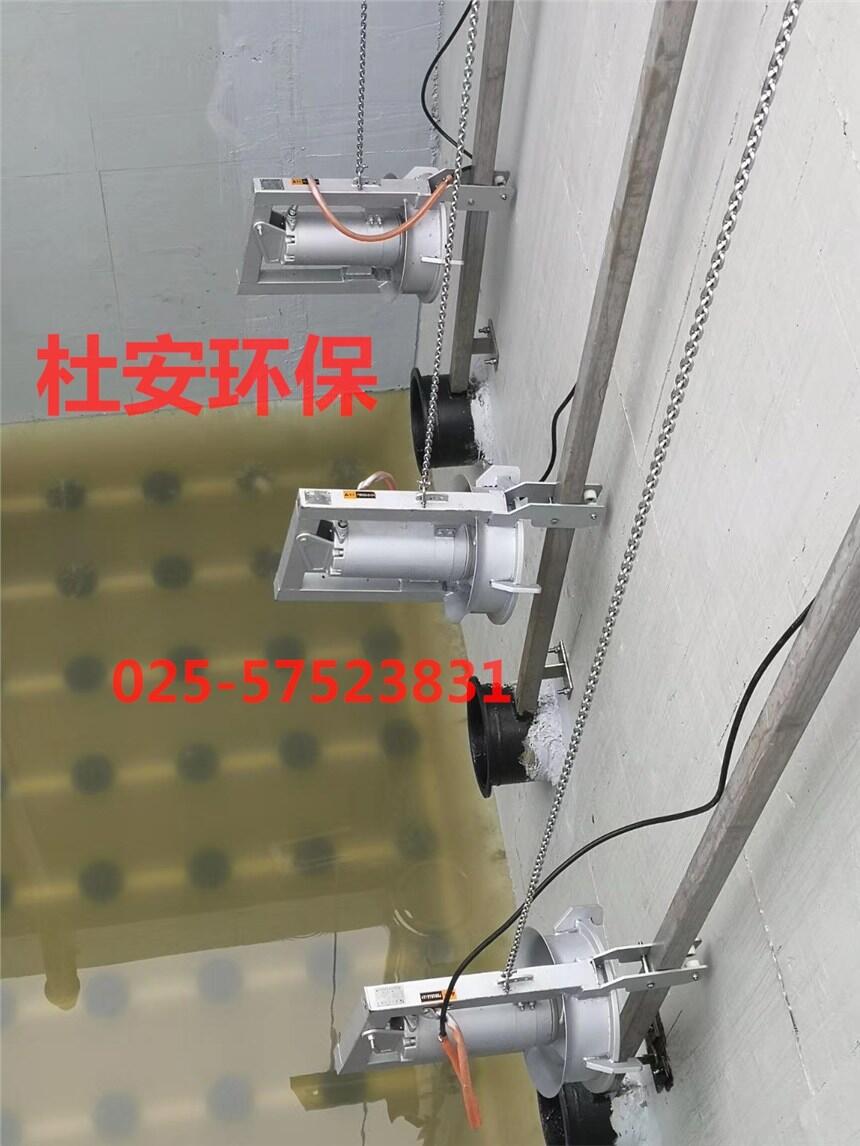

      配穿墙 拍门 导杆 起吊装置  吊链 手拉葫芦


      杜安环保QJB-W潜水回流泵构造及工作原理:

      潜水回流泵由叶轮、潜水电机、导流罩、穿墙管、拍门、安装提升导杆、起吊钢绳、水下电缆、起吊架和手摇升降装置、角度转向装置、就地控制柜等组成。

      潜水回流泵转动平衡自如,无卡死、停滞、振动等现象;

      潜水回流泵作密封气压实验,实验压力为0.3MPa,历时5分钟无泄漏现象;

      潜水回流泵采用双机械密封结构和唇形密封组成动密封系统,机械密封保证在25000小时内可靠运行而不需更换;

      潜水回流泵在全浸没和潜水电机露出液面的条件下能连续工作,同时能保证在间隙运行和长期停止运行的情况下,一经开机仍能正常运行。

      潜水回流泵引出电缆采用GB5013.2YZW型橡套软电缆或性能相同的其它电缆,单台标准配置长度10m,电缆密封头采用特殊化处理,以防电缆外皮破损,渗水至电机;

      潜水回流泵其表面光亮,无污损、碰伤、裂痕等现象;

      潜水回流泵的油室内有足够的空间来容纳因温差引起的膨胀,并设有密封泄漏保护装置;

      潜水回流泵引出电缆中双色线(黄/绿)规定为接地线,联接可靠。接地标志明显,在使用期内不易磨灭;

      潜水回流泵叶轮及转子采用动平衡试验,平衡精度为G6.3

      潜水回流泵定子绕组内及上下轴承位置设有热保护开关,定子腔内设有密封泄漏保护装置。

      潜水回流泵的安装导杆能保证设备自由转动、升降、调节各种角度,提升和安装搅拌机不必把池子放空。

      潜水回流泵使用寿命:

      潜水回流泵在规定的条件下,初次故障前平均运行时间不小于10000小时,整机使用寿命不小于20年。




      一、设备操作分“就地”和“自动”两种形式。
      1)自动控制。检查电源并确保通电后,将控制柜面板上的选择开关拨至“自动”位置,此时,潜污泵即由中控室进行控制,不需现场人员做任何操作。
      2)就地控制。
      a)检查电源,确保通电。
      b)将控制柜面板上的“就地//自动”选择开关拨至“就地”位置。
      c)按下“启动”按钮,设备运行。
      d)按下“停止”按钮,设备停止运行。
      e)发生故障后及时检修,待故障排除后重新通电复位运转。
      二、严禁污泥泵干运行,运转时联轴器应轻重均匀,无卡住和摩擦声。
      三、严禁频繁启动污泥泵,备用泵应每周至少运转一次。
      四、每次维修(尤其重新接线)后,正式开车前,一定要确认电动机的转向与泵规定方向一致。
      五、每班检查泥泵是否有异常的噪音或震动。

      江苏杜安环保回流泵电线接法:

      四芯线:三芯粗线的为三相电火线,一芯线黄/绿双色为地线。

      五芯线:三芯粗线的为三相电火线,一芯线黄/绿双色为地线,一芯线是31#线(电机漏水信号线)

      七芯线:三芯粗线的为三相电火线,一芯线黄/绿双色为地线,一芯线是31#线(电机漏水信号线),另外两芯线是11#12#线(电机过热保护信号线)
