气相色谱法测定绝缘油中溶解气体的组分含量,是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障,以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。
气相色谱仪GC-7900检测变压器/电力系统绝缘油中溶解气体组份含量的测定,变压器绝缘油气相色谱仪,一次进样即可完成绝缘油中溶解的7/9种气体组分含量的全分析,其对乙炔的最小检测浓度达0.05ppm,稳定时间≤40分钟基线平稳。
检测原理:
气相色谱仪是混合物的分离/分析仪器,以高纯气体为流动相,采用色谱分离技术;由流动相载着被测样品进入恒温恒压恒流的色谱分离系统根据样品分配系数不同,各组分在色谱柱中的流动速度不同,混合的组分分别进入检测器,经检测后转换为电信号上传数据处理工作站,从而完成对被测样品的检测分析。
执行标准:
GB/T17623-2017《绝缘油中溶解气体组分含量的气相色谱测定法》
DL/T 722- 2000《变压器油中溶解气体分析和判断导则》
GB/T7252- 2001《变压器油中溶解气体分析和判断导则》
DL/T 703-1999《绝缘油中含气量的气相色谱测定法》
分析过程:
1、打开所需要的仪器及辅助设备→等待加热/稳定→仪器基线平衡;
2、建立模板:用1ml定量卡取标气进气相并得到图谱,处理图谱后,将标气浓度填入对应表格,联合计算求出校正因子,获取校正因子后,改为振荡法,保存为默认模板;
3、油样处理:用100ml玻璃注射器取40ml油样,捏住橡胶封帽密封,排出空气。用5ml玻璃注射器取氮气5ml,用橡胶封帽密封后插上双向针头,将5ml氮气打入100ml玻璃注射器油样中,将油样放入振荡器,恒温50度,振荡20分钟,静止10分钟后取出,用5ml玻璃注射器抽出气体,读取脱出气体体积并记录。

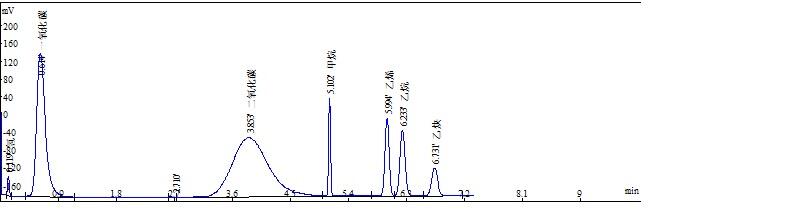

4、油样测量:记录脱出气体体积后,用1ml注射器定量抽取1ml油气,打入色谱仪,开始自动采集,得到图谱后,选择合适模板,处理图谱,填入脱出气体体积,温度,油样体积后计算结果;
检出指标(单位:ul/L):
常规检测7种组分也可检测9中组分,可增加检测氧气:<20,氮气:<20;
名称 | 氢 | 一氧化碳 | 二氧化碳 | 甲烷 | 乙烯 | 乙烷 | 乙炔 |
浓度 | <2 | <2 | <5 | <0.05 | <0.05 | <0.05 | <0.05 |
自动后开门设计确保快速降温,大功率、低噪音的旋转风扇,确保温度的均匀性
