型 号 |
单位 |

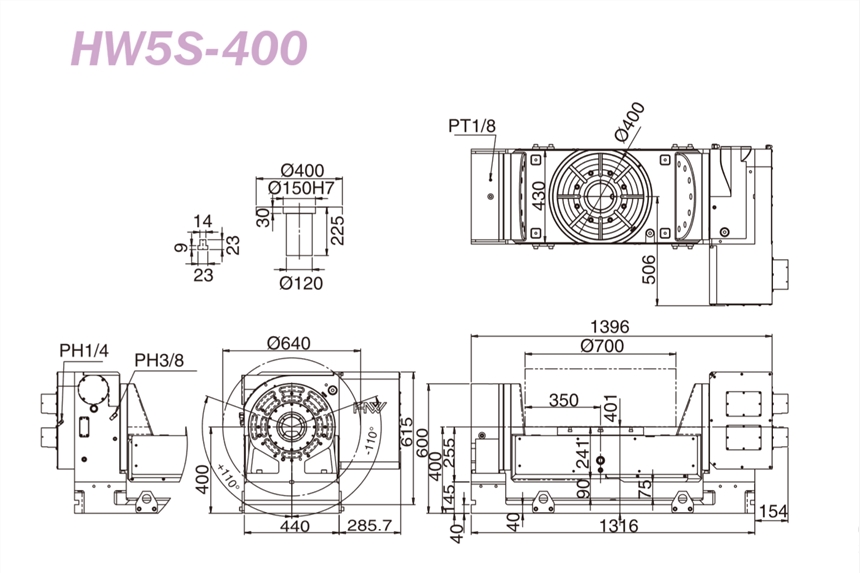

HW5S-400 |
|
|
工作台尺寸 |
mm |
?400 |
|
|
盘面孔尺寸 |
mm |
?150 |
|
|
倾斜角度轴 |
deg. |
±110° |
|
|
旋转角度 |
mm |
360° |
|
|
0°时盘面高度 |
mm |
401 |
|
|
90°时盘面高度 |
mm |
400 |
|
|
盘面T型槽 |
mm |
14H8 |
|
|
伺服马达 |
旋转轴 |
FANUC |
a8i/B22is |
|
倾斜轴 |
FANUC |
a12i/B22is |
|
|
伺服马达转速（倾斜轴/旋转轴） |
rpm |
2000 |
|
|
减速比 |
旋转轴 |
|
1:144 |
|
倾斜轴 |
|
1:180 |
|
|
工作台转速（电机2000rpm） |
rpm |
13 |
|
|
最小分度单位 |
deg. |
0.001 |
|
|
重复精度 |
旋转轴 |
arc-sec |
4” |
|
倾斜轴 |
arc-sec |
8” |
|
|
累计精度 |
旋转轴 |
arc-sec |
15” |
|
倾斜轴 |
arc-sec |
50” |
|
|
旋转轴锁紧扭力 |
旋转轴 |
N.m |
1200 |
|
倾斜轴 |
N.m |
1800 |
|
|
刹车压力 |
Kg/cm2 |
油压30-35 |
|
|
容许切削力 |
旋转轴 |
Kgf-m |
80 |
|
倾斜轴 |
Kgf-m |
170 |
|
|
容许工件截重（水平放置） |
kg |
200 |
|
|
0°~ 90°倾斜载重 |
/ |
100 |
|
|
净重 |
kg |
1200 |
|
