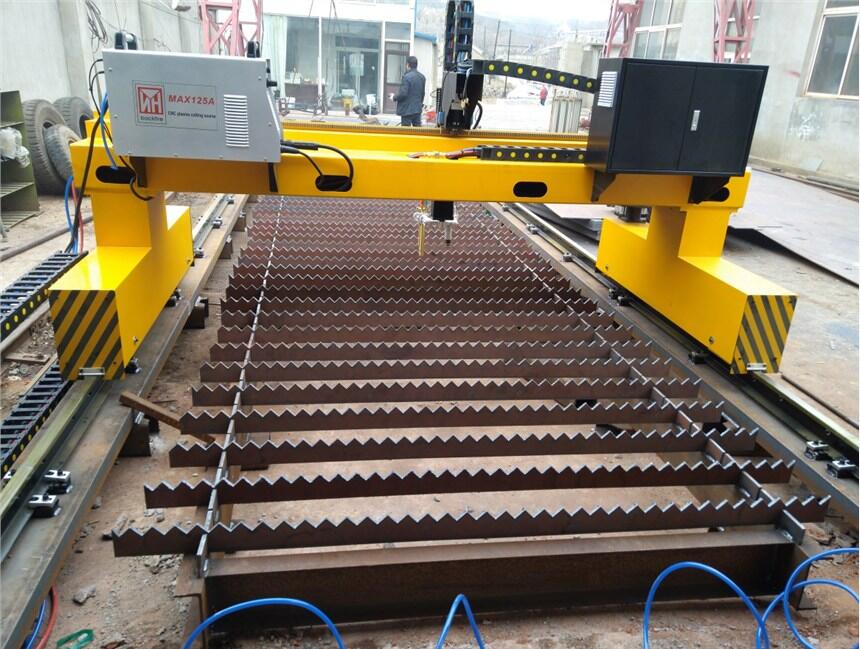

一、大连数控火焰/等离子切割机主要技术性能指标

1、机架结构：      龙门式 双 边驱动

2、传动方式：      纵向台车及横向主动小车以齿条传动

3、管路传送方式：  横向工程塑料拖链，纵向悬挂

4、横梁宽度：      4000mm,最大切割宽度3400mm

5、轨道长度： 12000 mm,最大切割长度10000 mm

6、割炬数量： 火焰割炬2把，等离子割据1把

7、数控系统： 上海交大方菱f2300b数控系统

8、切割厚度：      火焰切割：割炬穿孔厚度＜60mm，单割炬边缘切割厚度＜160mm

9、调速范围：      0~6000mm/min（毫米/分钟）

10、切割气体：     火焰切割：氧气+乙炔或丙烷（液化气等常用燃气均可，但需要更换相应割嘴，随机配套丙烷割嘴）

11、文件传输方式： USB接口

12、左侧操作

二、大连数控火焰/等离子切割机机床配置

   1、机械系统

      (1) 横    梁：主体方管焊接结构，属于行业上重型结构、刚性好，经久耐用。

      (2) 横向导轨：大直径圆导轨和V型轮结构，免润滑维护。

      (3) 纵向导轨：纵向导轨采用24公斤/米重轨精密加工而成。

      (4) 配 套 件：  ①减速机                高精度免维护减速机

                               ②伺服系统              交流数字伺服系统

    2、气路部份：    ①胶  管                材质有效防止皲裂

                                ②电磁阀                 24V低压电磁阀

三、大连数控火焰/等离子切割机数控系统

数控系统：交大芳菱数控系统。F2300B.10.5寸液晶显示竖面板

基本参数、配置：

· 主控MCU：工业级ARM9芯片

· 控制轴数：2轴联动（可定制3轴）

· 最大程序行数：15万行

· 最大单个程序：4M

· 文件存储： 电子存储盘，512M

· 用户程序空间：256M

· 控制精度：±0.001mm

· 坐标范围：± 99999.99mm

· 最大脉冲频率：250KHz；最高运行速度：25米/分钟

· 时间类分辨率：10ms

· 系统工作电源：DC +24V直流电源输入

· 系统工作环境：温度0℃至+55℃；相对湿度0-95%无凝结

· 外部接口：USB

· 键盘： PCB贴膜键盘，PS/2接口，欧姆龙按钮

· 机箱： 全金属结构完全屏蔽，防电磁辐射、抗干扰、防静电

· 特殊配置：F2000全系列可选配触摸屏、100米无线遥控器、有线手控盒。

· 支持氧燃气、等离子、喷粉、演示

大连数控火焰/等离子切割机系统特色：

· 多达45种常用图形库

· 图形比例、旋转、镜像

· 图形矩阵、交错、重复排列

· 根据钢板厚度，在转角处可自动限速，有效防止过烧

· 公英制切换

· 图形钢板校正

· 可自定义坐标系

· 可自定义IO

· 系统和参数备份、在线升级

· 全中文/外文（英语、日语、俄语、法语，其它定制语种）操作菜单，中外文一键切换。

· 选行和选号

· 支持边缘切割、偏移切割

· 具有断电、断点保护记忆功能

· 动/静态加工图形显示，图形放大/缩小，放大状态下动态跟踪切割点

· 具有断电、断点保护记忆功能

· 支持文泰、TYPEIII|、PM2000等特殊套料软件

· 加密解密功能：可设置不同的管理权限和相应的密码，维护管理层的权益

10、切割厚度： 火焰割炬切割厚度8-200mm；等离子切割厚度2－25mm

11、调速范围：     0~6000mm/min（毫米/分钟）

12、切割气体：    氧气+乙炔或丙烷液化气等常用燃气均可，需更换相应割嘴。随机配套为丙烷割嘴

13、文件传输方式： USB接口

1.MAX150等离子电源

2.弧压自动调高装置

五、大连数控火焰/等离子切割机自动编程软件

 标配FastCAM自动编程和自动套料软件（标准版）

?澳大利亚FastCAM®公司的FastCAM®数控切割套料软件(32BIT WINOOWs 专家版)，集成了CAD绘图、自动套料、自动编程、切割模拟和成本计算等功能，可生成优化的NC控制码，具有公/英制输入输出。

?FastPLOT®模块提供了校验，编辑检索零件编程代码的功能。

?FastNEST®全自动套料模块,自动就位、精确距离和无限准直工具使套料工作更为轻松

?FastPATH®自动智能切割处理模块，包括与CAD的DXF/IGES文件的接口及与FastNEST®的接口，可使由CAD的DXF文件自动转换成NC码，节省了大量用人工定义路径的时间。
