根据国家相关的规定,8层以上的建筑需要配备电梯。如今伴随人们生活水平的提高,人口数量不断增大,8层以上的建筑越来越多,从综合布线这个角度出发,（安航牌）电梯的监控系统的布线变得尤为重要。

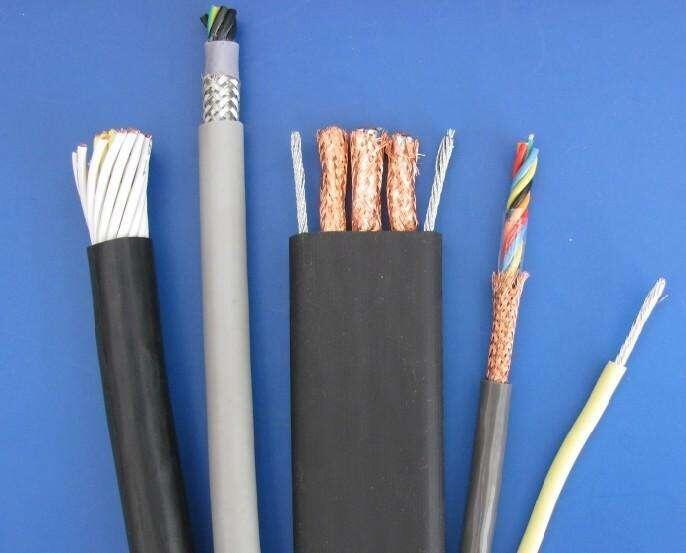

TVVBPG电梯电缆的组合方式由所需数量的控制线芯和屏蔽信号线芯及加强钢丝绳构成。可以承载横向和纵向较大拉力,移动速度快弹性强,电缆成品扁平样式容易布线。

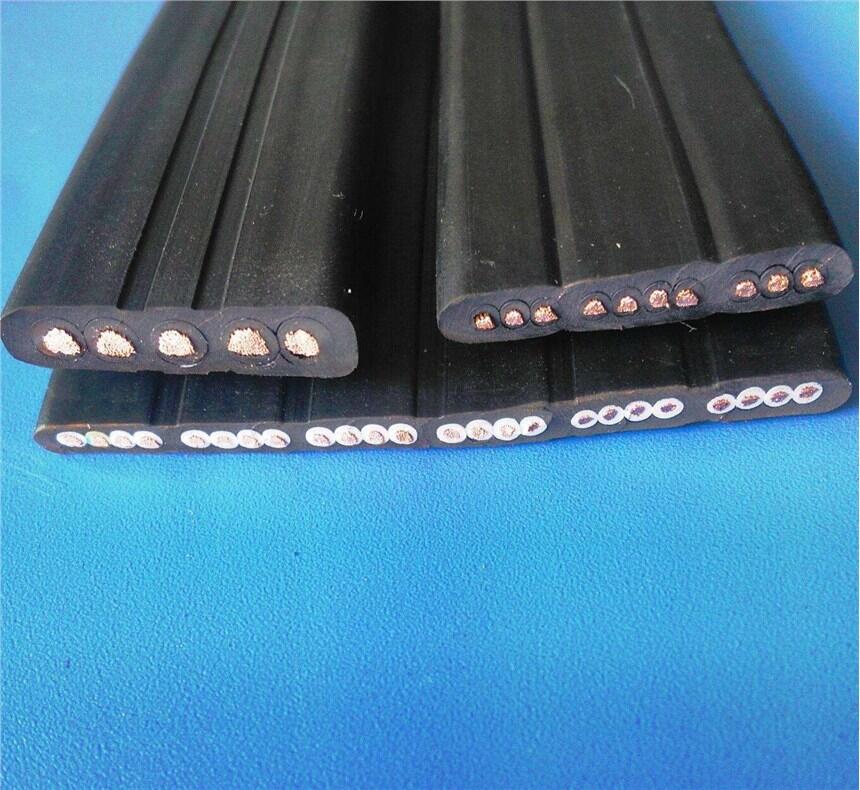

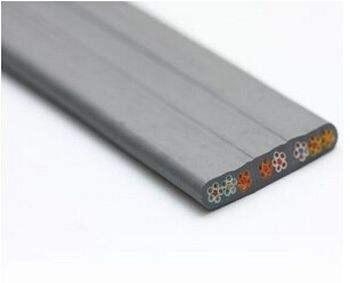

TVVB分为绞合式线芯扁平结构和单芯式扁平结构,绞合方式以梅花式分组总芯数多60芯,单芯排列多芯数24芯,可以随意揉折。
TVVBPG-TV电梯视频电缆是由控制线芯和视频线及屏蔽信号线和加强钢丝绳制成的综合电缆。控制线芯0.75平方或1平方,视频线75-5或75-3屏蔽信号线0.5平方-1平方,控制线芯多48芯,视频线1根,屏蔽信号线2-4芯,移动速度每秒10米。
TVVKP 聚氯乙烯绝缘聚氯乙烯护套圆型屏蔽电梯电缆

TVVKG 聚氯乙烯绝缘聚氯乙烯护套圆型加强芯电梯电缆

TVVB 聚氯乙烯绝缘聚氯乙烯护套扁型电梯电缆

TVVBP 聚氯乙烯绝缘聚氯乙烯护套扁型屏蔽电梯电缆

TVVBG 聚氯乙烯绝缘聚氯乙烯护套扁型加强芯电梯电缆

TVVBPG 聚氯乙烯绝缘聚氯乙烯护套扁型屏蔽加强芯电梯电缆

TVVK 聚氯乙烯绝缘聚氯乙烯护套圆型电梯电缆

不知道大家是否有了解过电梯监控系统的网线线缆的布线方式呢?如果没有,下面就带大家了解一下。

1,视频电缆走出电梯井的位置选择：理想的选择应在井的中部,因为这时井内随行视频电缆长度,大约只有井深的一半多一点,短,自然引入的干扰也小;但工程上这种出线要求,只能看情况争取,实际工程不一定允许。

2,过去,在不明白原理的情况下,多数出线位置都是和其他随行电缆一起走,从电缆井的顶部或底部走出。这种情况下,考虑到只有一半电缆是随行运动的,另一半只是固定延伸连接,不运动,我们把这部分叫着'不动电缆';这就提供了一种可能：那一半随行运动电缆只能与其他随行电缆一起捆绑走线;而另一半不动电缆可以选择远离随行电缆单独走线的方法,在电梯井内把视频线紧贴井璧垂直走线,并把这部分电缆穿金属管或走金属槽,以屏蔽干扰对这部分电缆的影响,比较有效。蓝普特种电缆集团专业生产商。

3,随行运动部分的视频电缆与其他随行电缆捆扎时,设计者应充分了解其他随行电缆的结构和分布情况,捆扎时视频电缆应尽量远离电流大,频率高的电缆,靠近电流小频率低的电缆捆扎;这里,哪怕有1厘米的选择可能也要争取,因为干扰影响大小至少与距离平方成反比;（安航牌）

4,摄像机金属外壳,NC头的外壳,同轴电缆的外导体等视频信号的'地',和电梯轿厢,导轨等要绝缘,这在安装摄像机时要特别注意。摄像机供电应优选集中直流供电方式,其次是选择轿厢照明电,不能用动力电。供电,控制等监控用电缆,尽量选用带屏蔽的电缆,防止干扰信号向外泄露。

5,从电梯井出口到控制中心的视频电缆,应走金属管或走金属槽,以屏蔽沿途环境干扰对这部分电缆的影响,并注意这部分屏蔽与电梯井内的屏蔽,应做好电气连接。

据了解,布放视频信号线从监控中心至电梯机房预先留好的视频接口处即可,电梯机房至电梯轿箱内的视频信号线由电梯专业厂商完成布线(布放随行电缆时一道完成),电梯施工专业单位在电梯机房内预留视频接口(取电原则一样)。若需装楼层显示器,需协调专业单位在电梯轿厢内预留220V电源。
