锥形阀

通过改变活动阀套与固定锥体之间的距离调节流量的工作阀门。

结构构造

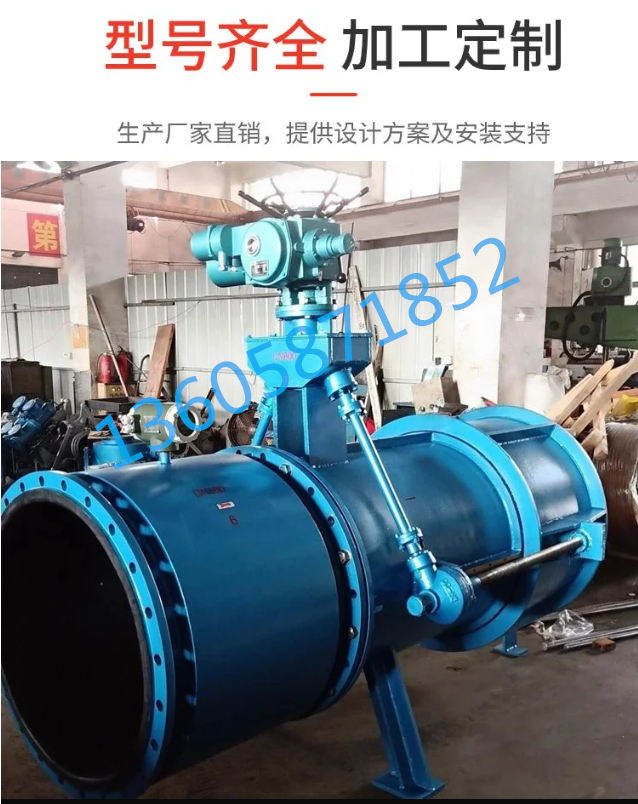

锥形阀设在高压泄水管道的出口，具有圆筒形固定的阀壳，用4～6条平行水流方向的肋片把锥头成90°的锥体固定在阀壳上， 用一活动钢阀套套在锥体外面(或里面)， 阀套与锥体之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动， 即可调节流量。全部开启时流量系数达0.85以上。锥形阀结构简单， 操作方便。由于全阀的重量由根部锚定螺栓承受， 阀壳呈悬臂伸出， 故结构受力条件不利。

简介

锥形阀泄流时， 利用水与空气的摩擦和入水后在水中的漩涡进行消能， 故可不再设消能工。当几个锥形阀平行布置时其轴线间距不宜过小(例如不小于5倍阀壳直径D)，否则水流相互撞击，产生一股反射水流，若水流落入阀室将造成运行困难。改进后的圆锥角取为50°， 与具有90°锥角的阀相比， 可使阀与阀之间距离缩小为(2.75～3.0)D， 水舌面积也减少2/3。
