F943X电液动暗杆盲板阀手动涡轮气动扇形眼镜阀不锈钢盲板阀
F943X电液动暗杆盲板阀手动涡轮气动扇形眼镜阀不锈钢盲板阀
产品价格:¥68(人民币)
  • 规格:FT943X
  • 发货地:温州
  • 品牌:
  • 最小起订量:1台
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:永嘉鸿宇阀门有限公司

    联系人:徐春福(先生)

    联系手机:

    固定电话:

    企业邮箱:13605871852@139.com

    联系地址:

    邮编:

    联系我时,请说是在泵阀网上看到的,谢谢!

    商品详情

      电动推杆盲板阀

      1.产品型号:F943X

      2.产品规格:DN400-DN1800

      3.公称压力: 0.05 0.1 0.15 0.25MPa

      4.适用温度:120℃,≤200℃ ≤300℃,≤450℃

      5.适用介质:煤气及有毒、有害、气体

      二,产品用途:本系列眼镜阀按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收技术基础上,自行研制开发的

      新一代产品。广泛适用于工矿企业、环境保护等行业的煤气、有气体介质管道中,作为可靠的切断装置。

      三,结构特点 :

      1、本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成;

      2、阀体采用三点式锁紧扇形阀板结构;

      3、密封部位采用不锈钢与橡胶密封圈,密封性能可靠,从而增加密封圈的使用寿命,密封圈设在阀板上,便于维护时更换密封圈。

      4、电动操作、工作平稳、启闭灵活、动作可靠;

      5、夹紧动作采用丝杆螺母副进行夹紧,自锁性好;

      6、电动眼镜阀设有不锈刚波纹管,具有伸缩性强、使用寿命长等到优点。

      四,安装及使用权说明 ;

      1、本阀安装完毕后,应做支架固定阀门底座,在动作时阀门受力于支架上;

      2、首先启动电动夹装置把左右阀体位移使之阀体和阀板脱离,再开启阀板电动驱动装置开启或关闭,随后再起动电动夹装置,

      检查左右阀体是否紧贴在阀板上及电动驱动装置动作时限位开关是否动作;

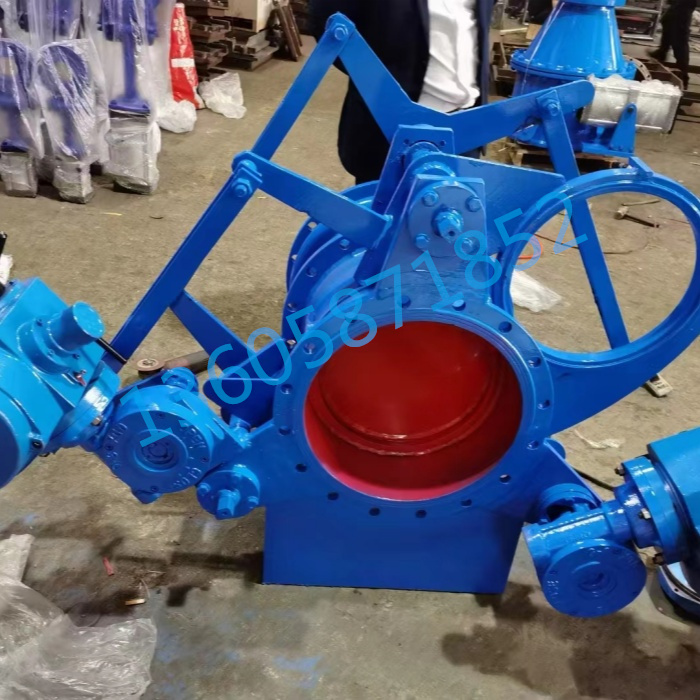

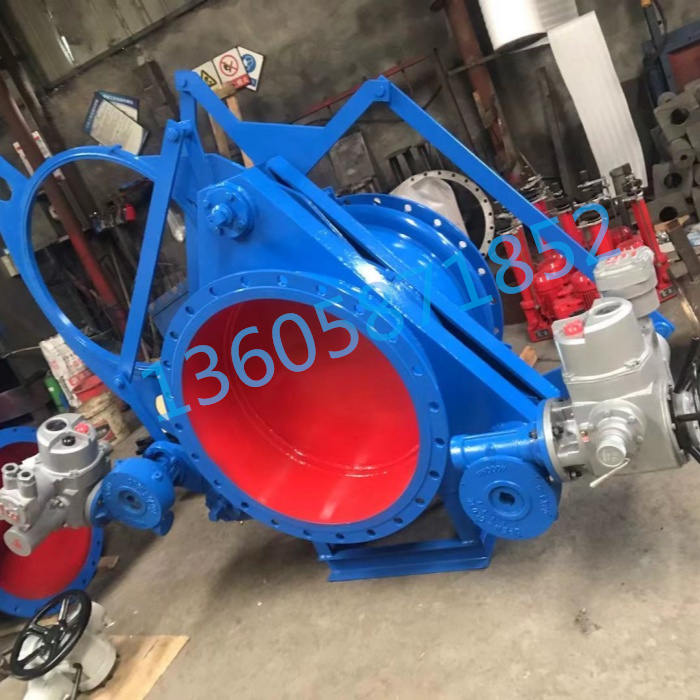

      五,电动眼镜阀又名电动盲板阀,主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

      六,电动推杆盲板阀结构特点:

      1、本阀由阀门本体、驱动装置,夹紧装置等组成。

      2、阀门本体采用三点式结构,结构紧凑、整体刚性好、重量好。

      3、阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副,密封可靠,密封圈采用氟橡胶,耐高温,使用寿命长。

      4、夹紧机构采用丝杆螺母式,夹紧、松开动作迅速,自锁性好。

      5、采用防爆型电机,无论在室内还是室外,均能保证阀门安全可靠运作。

      6、本盲板阀可现场手动操作,也可远距离顺控。

      7、本盲板阀也可单独设计电气控制箱操作控制装置,本机出厂不配电气控制箱,用户如需另订。

      七,电动眼镜阀工作原理:

      1、由阀开启到阀关闭:夹紧电机动作,带动丝杆作逆时针转动,阀体松开到位(指标灯显示),驱动电机动作,带动闸板作逆时针转动到位,闸板关闭到位(指示灯显示),夹紧电机动作,带动丝杆作顺时针转动,阀体夹紧到位(指示灯显示)完成阀门由开启到关闭的全过程。

      2、阀门由关闭到开启:

      夹紧电机动作,带动丝杆作逆时针转动,阀体松开到位(指标灯显示),驱动电机动作,带动闸板作顺时针转动,闸板开启到位,

       指示灯显示)完成阀门由关闭到开启的全过程

      供应产品:百叶阀泄爆阀叠梁闸门不锈钢套筒排泥阀气动钟阀两路分料阀铸铁镶铜方闸门钢制方闸门暗杆铸铁镶铜闸门棒条阀单双层棒条阀不锈钢闸门不锈钢渠道闸门铸铁镶铜闸门铸铁镶铜滑阀通风蝶阀拍门排泥阀不锈钢调节堰门盲板阀、插板阀、卸灰阀刀型闸阀防爆阀升降式比例阀叶轮给料机三通分料阀、球阀等各种非标阀门.
