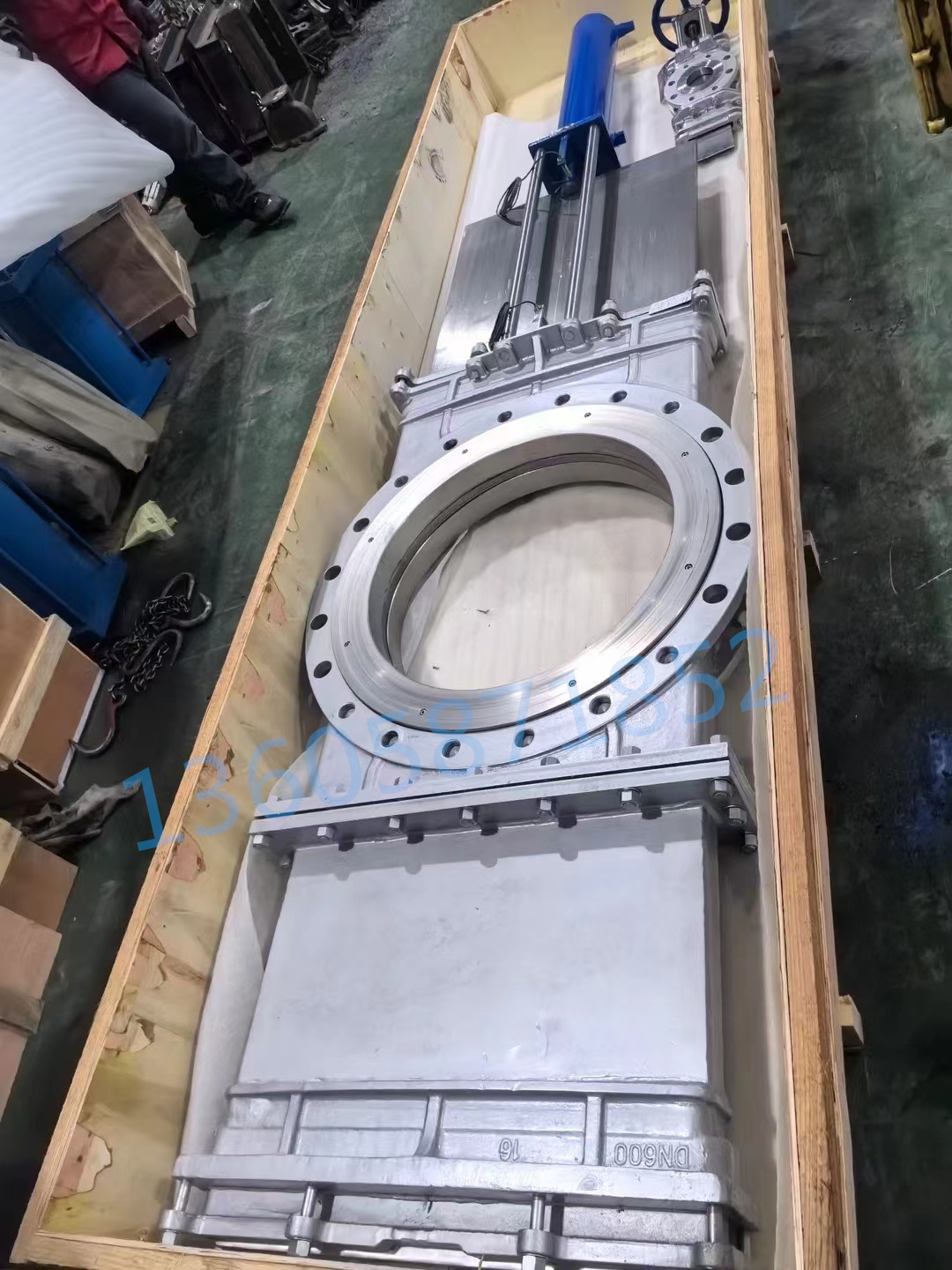

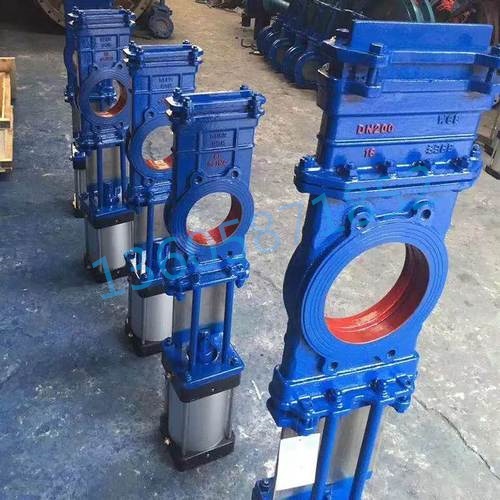

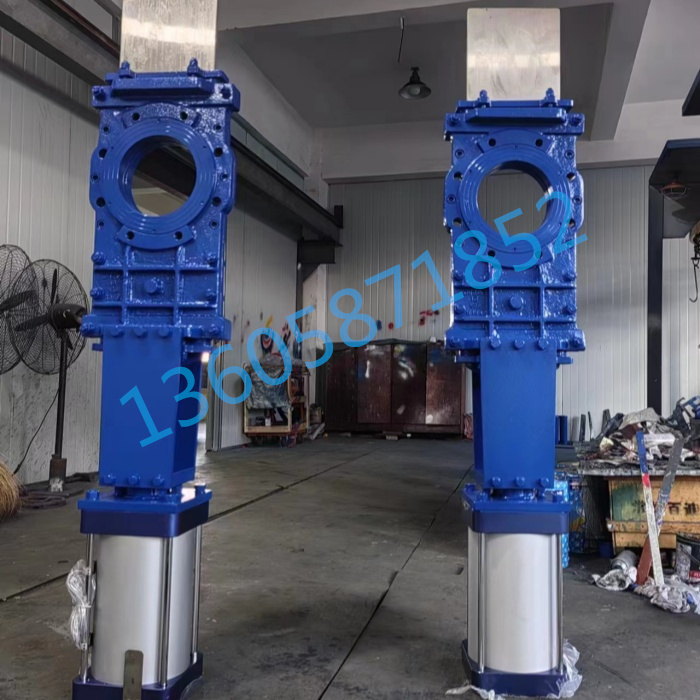

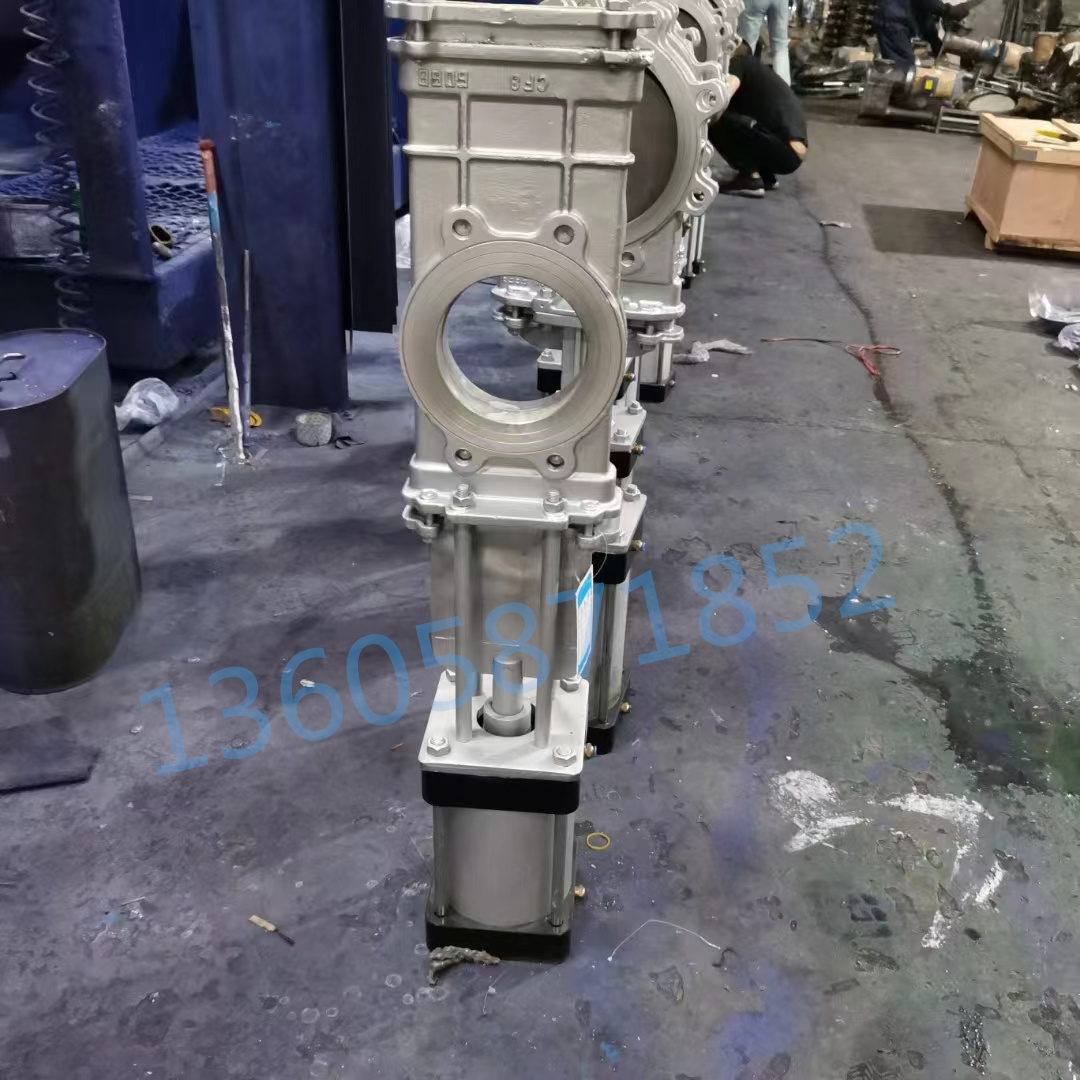

      气动穿透式刀闸阀

      SCZ673F带接近开关气动穿透式插板阀SCZ673H带限位开关气动穿透式刀型闸阀/气动穿透式闸板阀/气动不锈钢穿透式刀闸阀/气动穿透式刀形闸阀是把闸板加长并在闸板上加工一个同等通径的通孔,闸板紧贴阀座做启闭运动不脱离。这样在工作中更加平稳,密封性能更优越,并且介质不留阀腔内,成全流通状态。适用于排渣、纸浆、泥浆、污水等管道的控制。广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。


      产品优点:

      1、双向密封,带两个阀座封圈,此闸板更长且底部伸出阀体,需要两个密封填料装置。

      2、闸板形成一个孔状通径,其作用是,闸板开启时,介质能全部流走,没有滞留,闸板关闭时能全部密封。

      3、在介质浓度较高条件下,也能保持阀座密封,由于没有滞留区,闸板底部无介质堆积。

      4、该产品适用于制糖、化学设备(干燥器、反应器)的装卸和造纸厂的浆料出口处,用于回收混有大量杂质的旧纸张。

      5、阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性阀,腔不积渣,特别适合于浆体输送及粉体物料的输送。

      气动执行器功能说明:

      1、采用双电控三位五通电磁阀控制气缸,采用三位开关,可控制穿透式刀型闸阀在上限位、下限位及任意位置停留。

      2、在上限位、下限位置停留时,上限位及下限位置的限位开关,发出一组常开或常闭的独立信号触点,可作为状态指示用。

      3、在上限位、下限位置停留时,上限位及下限位置的限位开关,自动切断电磁阀相应控制线圈的电源。这样穿透式刀型闸阀在上限位及下限位置长期停留时,电磁阀的电控线圈不通电,可避免电磁线圈发热提高电磁阀使用寿命,大大地提高了可靠性。

      4、在上限位及下限位置长期停留时,气源被切断不耗气,但锁定阀门气缸的气压仍保持在气缸中,能保证可靠停位。

      5、在气动开关过程中,切断控制电源,则气缸进出气也同时被切断,锁定穿透式刀型闸阀气缸的气压仍保持在气缸中,如气缸活塞、电磁及接头无泄漏,则可在任意位置长期停留。

      气动执行器可选附件:

      1、单或双控电磁阀(24V220V等电压供选择,必要时可选取防爆电磁阀)

      2、接近开关。

      3、气源处理三联件(包括减压阀、过滤器、油雾器)

      4、电/气动阀门定位器(调节型用)

      气动执行器正确使用注意事项:

      1)、负载运动方向必须与活塞杆的运动方向一致,以免活塞杆产生扭曲现象。

      2)、使用过滤器、减压器、润滑器组合(FRE组合)以调整空气品质,增长使用寿命。

      3)、选用出力比实际负载大的气动执行器,以免气压不足时发生危险。

      4)、注意使用环境温度,气缸内活塞环及密封部分材料的使用温度一般限制在-5℃+60℃ 以内。

      5)、有腐蚀气体环境,气缸内活塞及密封部分的材料,一般采用PTFE

      壳体试验和密封试验:

      1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。

      2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。

      3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。

      4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按13要求进行壳体和密封试验。

      5、插板阀清洁度要求按JB/T7748的规定。

      6、静压寿命试验。

      7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。

      静压寿命实验次数

      金属密封

      DN ≤ 150mm

      1200

      DN ≥ 200 ~ 400mm

      1000

      DN ≤ 150mm

      800

      非金属密封

      DN ≤ 150mm

      1400

      DN ≤ 200 ~ 400mm

      1200

      DN ≤ 450mm

      1000















      注:1、金属密封指密封副材料是金属-金属 。

      2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

      主要零部件材料及性能规范参数:

      阀门型号

      SCZ673F-2.5

      SCZ673H-6

      SCZ673H-10

      SCZ673F-16

      工作压力

      0.25 MPa

      0.6MPa

      1.0MPa

      1.6MPa

      适用介质

      糖浆、纸浆、污水、灰、煤气等

      适用温度

      橡胶≤80℃,氟橡胶≤180℃,碳素钢≤425℃,不锈钢≤600℃310S不锈钢≤1100℃

      驱动方式

      气动

      材料

      阀体

      WCB铸钢,304不锈钢,316不锈钢,310S不锈钢

      闸板

      不锈钢

      阀体密封圈

      合成橡胶或聚四氟乙烯

      阀杆

      铬不锈钢

      支架

      碳素钢

      填料

      聚四氟乙烯

























      注:橡胶牌号取决于介质性质和使用温度;闸板材质牌号取决于介质性质。

      主要连接尺寸表:

      MPa

      DN

      L

      D

      D1

      D2

      H

      N-M

      A

      B

      MPa

      DN

      L

      D

      D1

      D2

      H

      N-M

      A

      B

      1.0

      50

      48

      160

      125

      100

      335

      4-M16

      63

      50

      1.6

      50

      48

      160

      125

      99

      335

      4-M16

      63

      50

      65

      48

      180

      145

      120

      363

      4-M16

      80

      65

      65

      48

      185

      145

      120

      363

      4-M16

      80

      65

      80

      50

      195

      160

      135

      395

      4-M16

      80

      80

      80

      50

      200

      160

      135

      395

      8-M16

      80

      80

      100

      50

      215

      180

      155

      465

      8-M16

      100

      100

      100

      50

      220

      180

      155

      465

      8-M16

      100

      100

      125

      57

      245

      210

      185

      530

      8-M16

      125

      125

      125

      57

      250

      210

      185

      530

      8-M16

      125

      125

      150

      57

      280

      240

      210

      630

      8-M20

      160

      150

      150

      57

      285

      240

      210

      630

      8-M20

      160

      150

      200

      70

      335

      295

      265

      750

      8-M20

      160

      200

      200

      70

      340

      295

      265

      750

      12-M20

      160

      200

      250

      70

      390

      350

      320

      900

      12-M20

      160

      250

      250

      70

      405

      355

      310

      900

      12-M22

      160

      250

      300

      76

      440

      400

      368

      1125

      12-M20

      200

      300

      300

      76

      460

      410

      375

      1125

      12-M22

      200

      300

      350

      76

      500

      460

      428

      1260

      16-M20

      200

      350

      350

      76

      520

      470

      435

      1260

      16-M22

      200

      350

      400

      89

      565

      515

      482

      1450

      16-M22

      200

      400

      400

      89

      580

      525

      485

      1450

      16-M27

      200

      400

      450

      89

      615

      565

      532

      1600

      20-M22

      250

      450

      450

      89

      640

      585

      545

      1600

      20-M27

      250

      450

      500

      114

      670

      620

      585

      1820

      20-M22

      250

      500

      500

      114

      715

      650

      609

      1820

      20-M30

      250

      500

      600

      114

      780

      725

      685

      2300

      20-M27

      300

      600

      600

      114

      840

      770

      720

      2300

      20-M36

      300

      600

      700

      130

      895

      840

      800

      2600

      24-M27

      300

      700

      700

      130

      910

      840

      788

      2600

      24-M36

      300

      700

      800

      130

      1010

      950

      898

      3000

      24-M30

      320

      800

      800

      130

      1025

      950

      898

      3000

      24-M36

      320

      800

      900

      140

      1110

      1050

      1005

      3400

      28-M30

      320

      900

      900

      140

      1125

      1050

      998

      3400

      28-M36

      320

      900

      1000

      216

      1220

      1160

      1115

      3800

      28-M30

      350

      1000

      1000

      216

      1255

      1170

      1110

      3800

      28-M42

      350

      1000

      1200

      254

      1450

      1380

      1325

      4300

      32-M36

      400

      1200

      1200

      254

      1485

      1390

      1325

      4300

      32-M48

      400

      1200













































      SCZ673H-10C.P.R系列气动穿透式刀型闸阀

           明:

      特种阀门代号:SC表示穿透式;

      阀门类型代号:Z表示闸阀;

      驱动形式代号:6表示气动,9表示电动,2表示电液动,5表示伞齿轮,7表示液动;

      连接形式代号:7表示对夹式;

      结构形式代号:3表示单闸板;

      密封材料代号:H表示Cr13(硬密封)F表示PTFE四氟(软密封)X表示橡胶(软密封)Y表示硬质合金(硬密封)W表示不锈钢(硬密封)

      工作压力代号:61016表示其数值是以MPa为单位的公称压力值的10倍;

      阀体材料代号:C表示WCB铸钢,P表示304不锈钢,R表示316不锈钢,NR表示310S不锈钢。

      气动穿透式刀型闸阀

      系列型号

      SCZ673H-6C

      SCZ673H-10C

      SCZ673H-16C

      SCZ673W-6P

      SCZ673W-10P

      SCZ673W-16P

      SCZ673W-6R

      SCZ673W-10R

      SCZ673W-16R

      SCZ673X-6C

      SCZ673X-10C

      SCZ673X-16C

      SCZ673X-6P

      SCZ673X-10P

      SCZ673X-16P

      SCZ673X-6R

      SCZ673X-10R

      SCZ673X-16R

      SCZ673F-6P

      SCZ673F-10P

      SCZ673F-16P

      SCZ673F-6P

      SCZ673F-10P

      SCZ673F-16P

      SCZ673F-6R

      SCZ673F-10R

      SCZ673F-16R

      适用介质

      糖浆、纸浆、污水、煤浆、矿渣、炉渣、料仓出口、灰、渣水混合物。

      适用温度

      ≤ 425℃

      ≤ 550℃

      ≤600℃

      材料

      名称

      阀体(WCB)

      阀体(CF8)

      阀体(CF8M

      阀体

      WCB铸钢

      304不锈钢

      316不锈钢

      阀座

      20Cr13

      304

      316

      O型圈

      橡胶/四氟

      橡胶/四氟

      橡胶/四氟

      阀杆

      2Cr13

      304

      316

      填料

      PTFE

      PTFE

      PTFE

      螺母

      15

      304

      304

      支架

      Q235

      304

      316

      手轮

      球墨铸铁

      球墨铸铁

      球墨铸铁
