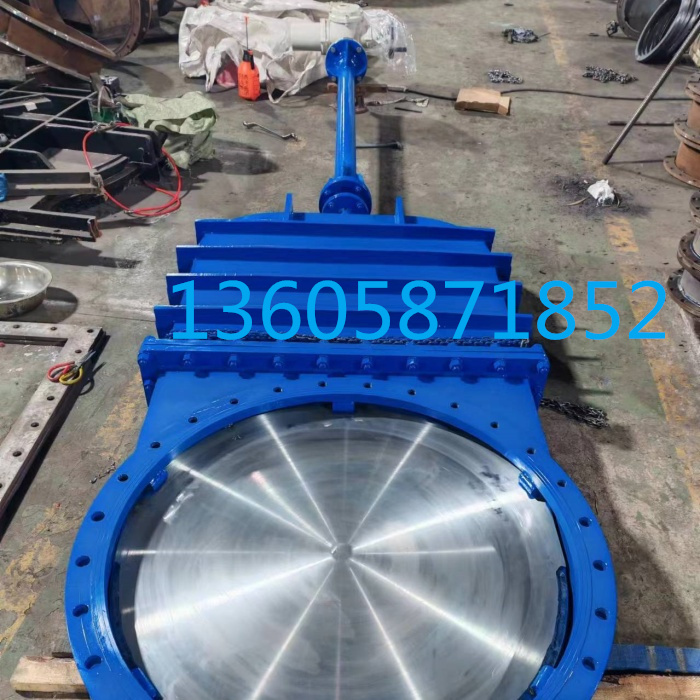

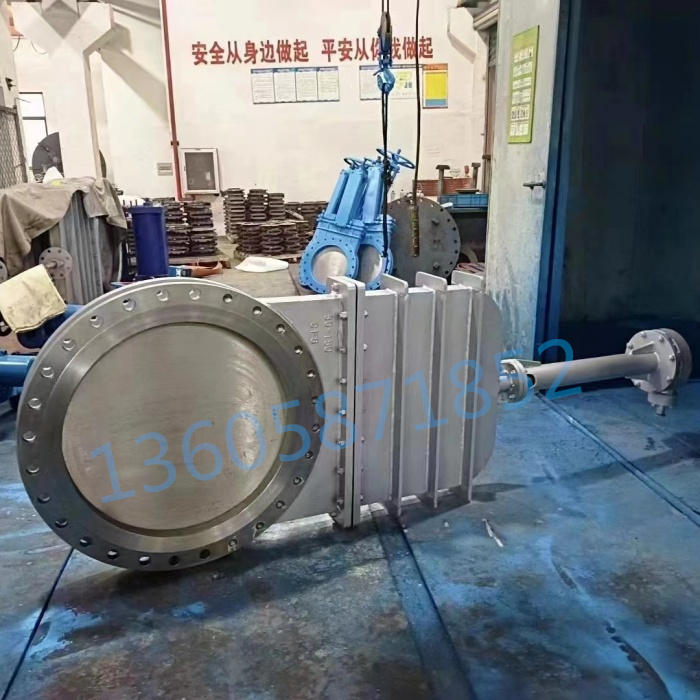

PZ73H手动暗杆刀型闸阀是闸阀中的新品种,体积小,重量轻,轻型节材,是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
PZ73H手动暗杆刀型闸阀采用金属对金属的硬密封,或采用金属对橡胶的软密封。在开启和关闭的过程中,闸板与密封面采用了特殊的设计,摩擦较少,经久耐用。
PZ73H手动暗杆刀型闸阀的上密封突破了常规的密封形式,采用上盖结构,使得上密封由大面积的矩形密封改成了小面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封改成了面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封结构(见图一),使得上密封达到了与管道同寿命的程度,从而整体上提高了阀门的使用寿命。
PZ73H手动暗杆刀型闸阀在手轮顶部加装封套装置后,可以使阀门活动部件全部处于封闭状态,闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。
特别适合在粉尘及干燥的恶劣环境中长期正常工作(见图二)。 注:可根据使用单位的环境和要求来设计与生产,适合用户的安装和使用。
设计制造 Design and manufacture:JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
DMZ73H梅花型暗板刀闸阀主要零部件材质 Key parts material
阀体、上盖Valve body, upper cap |
碳钢、不锈钢Carbon steel, stainless steel |
阀板Valve plate |
不锈钢stainless steel |
阀杆Stem |
不锈钢stainless steel |
密封圈Seal ring |
橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy |
DMZ73H梅花型暗板刀闸阀主要性能规范 Key performance indicators
公称压力Nominal pressure |
PN |
壳体试验Casing test |
1.5XPN |
密封试验Leak test |
1.1XPN |
工作温度Operating temperature |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
适用介质Working medium |
纸浆、污水、煤煤气等paper pulp, sewage, coal slurry |
DMZ73H梅花型暗板刀闸阀主要外形及连接尺寸
Profile and connection dimension Unit:mm
公称压力Nominal pressure(MPa) |
公称通径Nominal through diameter(mm) |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
1.0 |
150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
200 |
80 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
250 |
85 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
300 |
100 |
440 |
400 |
368 |
480 |
12-M20 |
400 |
|
350 |
100 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
|
400 |
110 |
565 |
515 |
782 |
990 |
16-M22 |
400 |
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
600 |
140 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
800 |
190 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
900 |
200 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
|
1000 |
|
1220 |
1160 |
1150 |
2780 |
28-M33 |
配电动Electric type |
|
|
|
|
|
|
|
|
