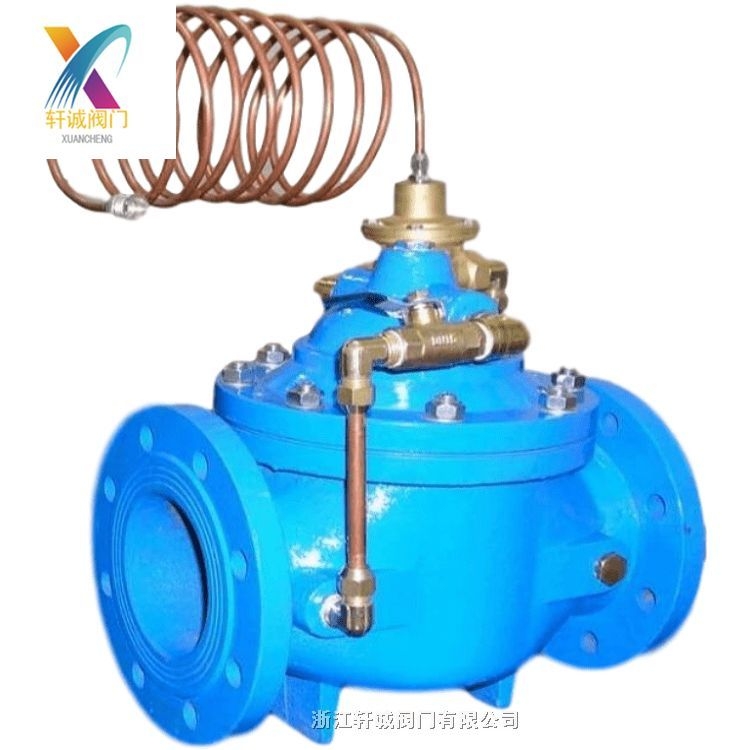

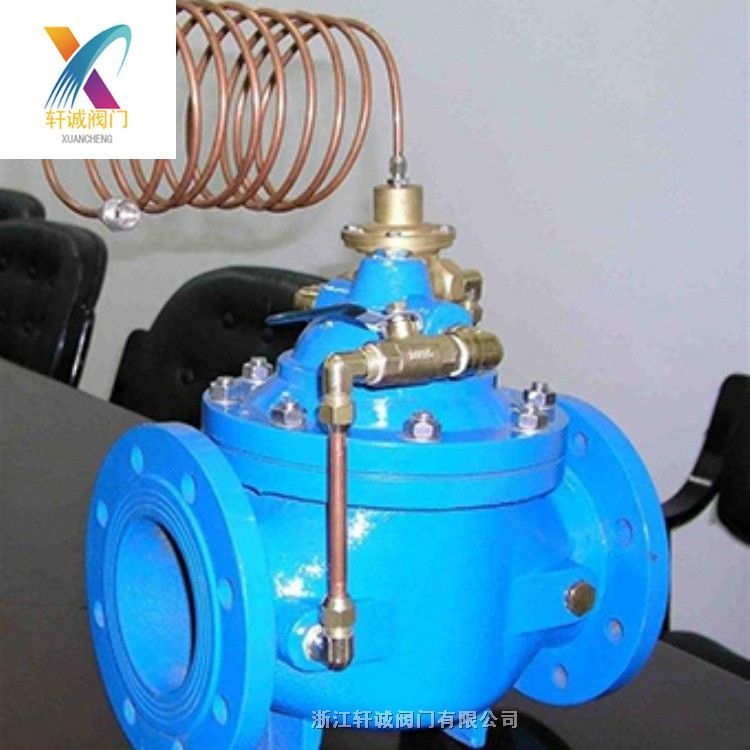

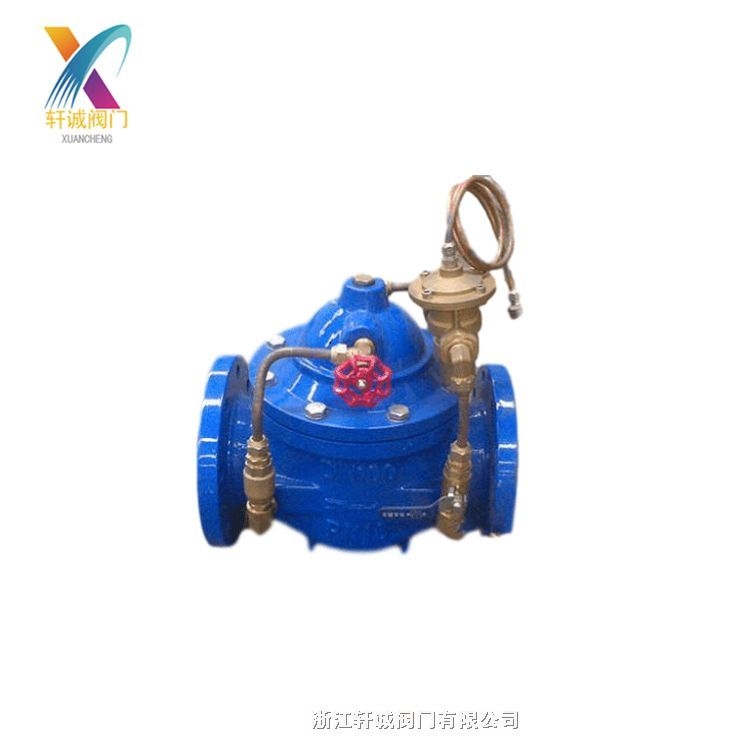

LH45X限流止回阀产品概述：
限流止回阀主要用于多泵并联使用时安装于水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀-主阀构造，结构紧凑，重量较轻。
限流止回阀功能及主要作用原理：
限流止回阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较率状态下工作；防止电动机在水泵低扬程、大流量、低效率时，发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。
其限流原理为：依据水泵的设计工况点扬程，导阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。
限流止回阀设定一个控制工作气扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。
控制气扬程的设定可以按电机额定电流设定，也可以按率工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。
止回功能
该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。
限流止回阀采用导阀-主阀构造，结构紧凑，重量较轻。
LH45X限流止回阀技术参数：
1、公称压力1.6MPa（2.5 MPa预定）；
2、介质温度0~150℃；
3、工作压差范围0.04~0.4 MPa；
4、结构长度符合GB/T12221中“截止阀及止回阀的结构长度”中的优选尺寸。
5、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
LH45X限流止回阀主要零部件材料：
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
|
阀杆 |
铬不锈钢 |
|
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
|
O形圈 |
丁腈橡胶 |
LH45X限流止回阀主要连接尺寸
|
公称通径 |
尺 寸(mm) |
|||||
|
DN(am) |
L |
A1 |
A |
H1 |
H |
F |
|
20 |
150 |
200 |
282 |
106 |
172 |
116 |
|
25 |
160 |
200 |
282 |
106 |
172 |
116 |
|
32 |
180 |
200 |
282 |
106 |
172 |
116 |
|
40 |
200 |
210 |
320 |
137 |
225 |
168 |
|
50 |
203 |
210 |
320 |
137 |
225 |
168 |
|
65 |
216 |
215 |
330 |
145 |
270 |
180 |
|
80 |
241 |
220 |
330 |
178 |
289 |
210 |
|
100 |
270 |
230 |
410 |
232 |
375 |
284 |
|
125 |
292 |
245 |
420 |
286 |
420 |
310 |
|
150 |
330 |
260 |
420 |
318 |
450 |
370 |
|
200 |
400 |
280 |
430 |
413 |
722 |
463 |
|
250 |
480 |
300 |
450 |
502 |
769 |
525 |
|
300 |
550 |
320 |
460 |
600 |
906 |
625 |
|
350 |
622 |
340 |
470 |
638 |
1480 |
705 |
|
400 |
685 |
360 |
480 |
677 |
1027 |
778 |
|
450 |
750 |
360 |
480 |
677 |
1027 |
778 |
|
500 |
811 |
410 |
780 |
750 |
1110 |
690 |
|
600 |
935 |
456 |
888 |
850 |
1286 |
785 |
