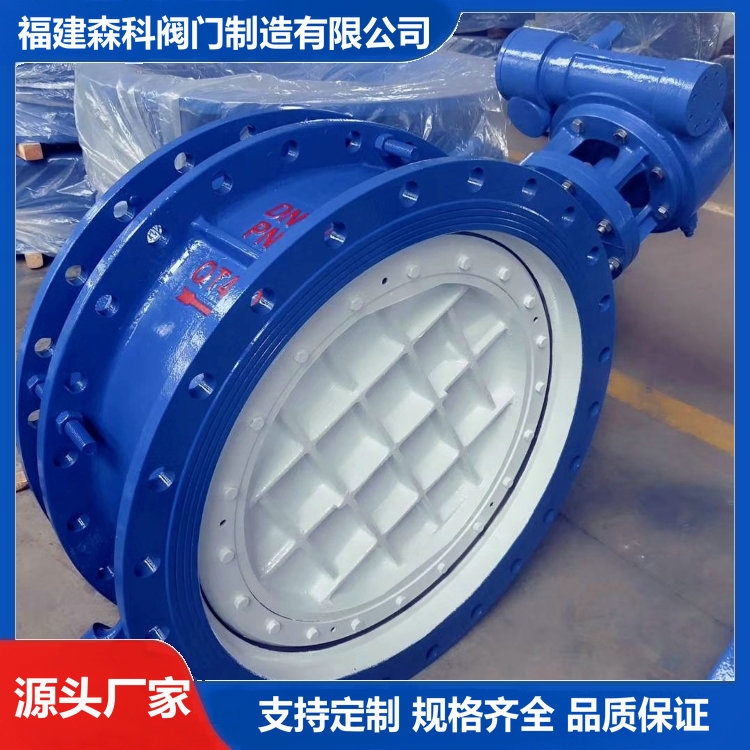

福建森科阀门厂是专业的（蝶阀）生产厂家，主要产品：福建森科牌伸缩蝶阀 伸缩法兰蝶阀 SD342X-10Q DN800等.
产品概述
伸缩蝶阀是由法兰软密封蝶阀加上伸缩节组合而成，可根据新旧管道上的需求，来调节阀门结构长度。有利于安装方便，提高工作效率。而且可防止管道热胀冷缩引起的挤压或拉伸导致管道的变形及破裂，起保护管道作用。
伸缩蝶阀是集法兰式蝶阀和管道伸缩器两种功能为一体，既能起到截断和调节的作用，又能解决温差所产生的内力消除，即起到伸缩作用。该种蝶阀可在电力、冶金、石油、化工、燃气、城市供热、给排水、能源及一切非腐蚀的气体、液体及固体粉末管线上作调节和截断使用，另外可进行两法兰间距的调节。
伸缩蝶阀采用双偏心结构形式，蝶阀启闭时，蝶板和阀体形成一个钝角，橡胶密封圈和堆焊不锈钢316的阀座几乎不发生摩擦，因而使用寿命大大延长。适用于温度≤120℃，公称压力≤1.6MPa给排水、污水处理、食品、环保、市政、冶金、能源系统以及轻纺等行业。既可作切断介质用，又可作调节介质的流量用。具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便，驱动扭矩较小的优点。
安装注意事项：
1、伸缩蝶阀在安装时必须水平放置。
2、伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）；
3、当管道两法兰间长度超过伸缩阀结构长度时，应调整管道两法兰间距离，切勿强行拉伸缩蝶阀，以免损坏阀门；
4、伸缩蝶阀可在任意位置安装，作温度补偿用，在管道安装完成后，需沿管道轴线方向在伸缩蝶阀两法兰的外侧管道上加上支架，防止伸缩蝶阀将伸缩管拉出。
5、伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便时用，可用通螺柱限位，对称夹紧伸缩蝶阀以防止伸缩管拉出，以免损坏伸缩蝶阀及管道或建筑物。运行时限位螺栓严禁随意拆卸。
6、法兰连接螺栓应对称拧紧，不要单边紧固法兰连接螺栓。
主要性能参数：
|
型号 |
公称压力 |
壳体试验压力 |
密封试验压力 |
工作温度 |
适用介质 |
|
SD342X-10 |
1.0MPa |
1.5MPa |
1.1 MPa |
≤80℃ |
水、油品等 |
|
SD342X-16 |
1.6MPa |
2.4MPa |
1.76 MPa |
≤80℃ |
主要零件材料：
|
型号 |
阀体 |
蝶板 |
阀杆 |
阀座密封圈 |
伸缩管 |
|
SD342X-10 |
QT450 |
QT450,304 |
2Cr13 |
丁晴橡胶 |
QT450 |
|
SD342X-16 |
伸缩蝶阀 伸缩法兰蝶阀 SD342X-16Q DN700主要外型尺寸：
|
公称通径 (mm) |
尺寸（mm） |
||
|
Lmin(lmax) |
D0 |
H |
|
|
DN50 |
160(172) |
135 |
175 |
|
DN65 |
160(172) |
135 |
175 |
|
DN80 |
180(195) |
135 |
190 |
|
DN100 |
195（215) |
160 |
200 |
|
DN125 |
205(225) |
160 |
215 |
|
DN150 |
205(225) |
160 |
215 |
|
DN200 |
210(240) |
240 |
310 |
|
DN250 |
233(258) |
280 |
310 |
|
DN300 |
248(268) |
320 |
340 |
|
DN350 |
278(303) |
320 |
355 |
|
DN400 |
298(323) |
320 |
535 |
|
DN450 |
311(336) |
320 |
540 |
|
DN500 |
330(360) |
320 |
590 |
|
DN600 |
350(355) |
320 |
650 |
|
DN700 |
364(395) |
360 |
710 |
|
DN800 |
415(445) |
400 |
815 |
|
DN900 |
435(475) |
400 |
870 |
|
DN1000 |
510(550) |
400 |
940 |
|
DN1200 |
590(630) |
400 |
1020 |
|
DN1400 |
590(630) |
400 |
1270 |
