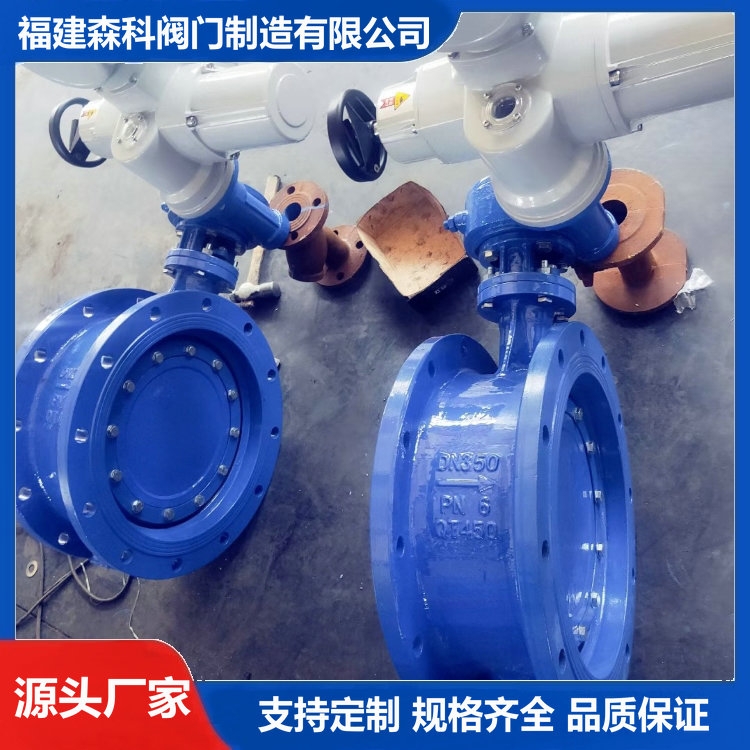

DN350电动法兰蝶阀双偏心软密封蝶阀 D942X-10Q-16Q

产品概述

D342X涡轮法兰式双偏心软密封蝶阀采用双偏心结构形式，蝶阀启闭时，蝶板和阀体形成一个钝角，橡胶密封圈和堆焊不锈钢的阀座几乎不发生摩擦，因而使用寿命大大延长。具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最JIA效果，D342涡轮法兰式双偏心软密封蝶阀广泛适用于温度≤120℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于单向密封和阀体易锈蚀场合，作调节流量和截流介质。

主要零件材料

零件名称	材料名称
阀体	球墨铸铁QT450-10
蝶板	球墨铸铁QT450-10
密封圈	NBR橡胶、PTFE
阀杆	2Cr13
阀座	铜合金、不锈钢

主要性能规范

公称通径	DN(mm)	DN50～DN2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

主要连接尺寸表


D342X-10Q
公称通径		结构长度（标准值）			连接尺寸（标准值）
毫米	英寸	L	H1	H2	D	D1	n-d
DN50	2	108	80	155	165	125	4-19
DN65	21/2	112	80	155	185	145	4-19
DN80	3	114	100	173	200	160	8-19
DN100	4	127	110	220	220	180	8-19
DN125	5	140	125	255	250	210	8-19
DN150	6	140	143	258	285	240	8-23
DN200	8	152	170	310	340	295	8-23
DN250	10	165	200	355	395	350	12-23
DN300	12	178	225	380	445	400	12-23
DN350	14	190	253	422	505	460	16-23
DN400	16	216	284	486	565	515	16-28
DN450	18	222	308	497	615	565	20-28
DN500	20	229	335	560	670	620	20-28
DN600	24	267	390	715	780	725	20-31
DN700	28	430	483	782	895	840	24-31
DN800	32	470	543	882	1015	950	24-34
DN900	36	510	606	925	1115	1050	28-34
DN1000	40	550	655	1000	1230	1160	28-37
DN1200	48	630	778	1087	1455	1380	32-40
DN1400	56	710	912	1350	1675	1590	36-43
DN1600	64	790	1032	1475	1915	1820	40-49
DN1800	72	870	1154	1670	2115	2020	44-49
DN2000	80	950	1295	1780	2325	2230	48-49
注：若用户需用桁架式阀板等特殊要求，订货时请注明
