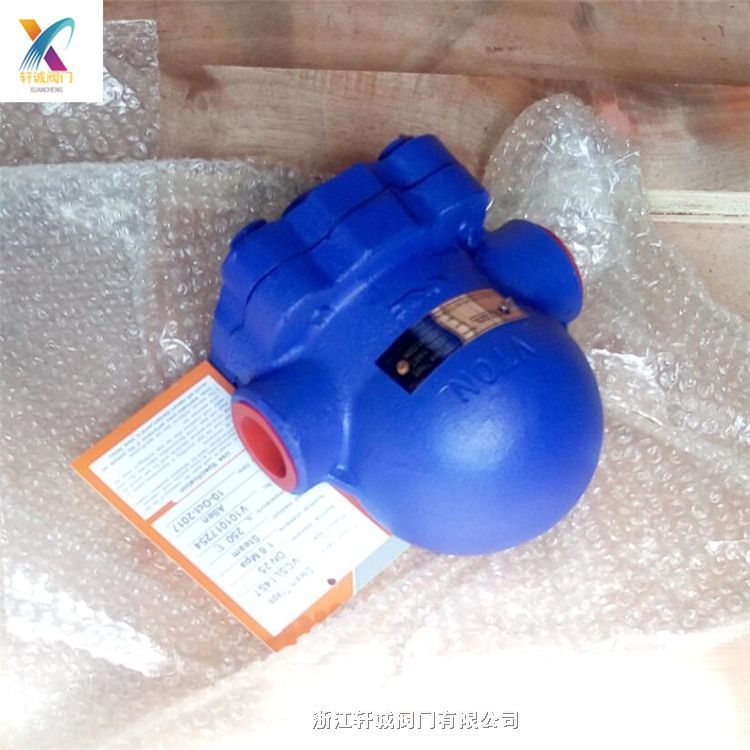

CS15H钟形浮子式倒吊桶蒸汽疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、消毒器等。超小型、重量轻的ES5型适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、用汽设备制造。
耐磨损的SCCV关闭方式:
SCCV关闭系统是自动定心,自动关闭系统(Self Closing and Cente-ring Valve System)的英文缩写,下同。该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用,减少了阀芯阀座间的磨损。
特点及性能:
对凝结水的发生量适应性强,即可间歇排放,又可连续排放。
2、无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞,关闭十分可靠,寿命长久。
3、内部零件全部采用不锈钢制造, 并且安装在阀盖上,维修保养极为方便。
4、背压率高。(90%)。
5、汽水分离可靠(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔,可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。
主要外型及连接尺寸
产品型号 |
公称通径DN(mm) |
连接方式 |
使用压力范围 |
允许温度℃ |
阀体材质 |
外形尺寸 |
|||
L |
H1 |
H2 |
W |
||||||
ES5 |
15 |
内螺纹 |
0.01-0.3?0.7?1.1?1.6 |
350 |
ZG1Cr18Ni9Ti |
138 |
72 |
94 |
103 |
ESH5 |
15 |
内螺纹 |
0.01-0.3?0.7?1.1?1.6?21 |
350 |
ZG1Cr18Ni9Ti |
138 |
72 |
94 |
103 |
ESH5F |
15 |
法兰 |
0.01-0.3?0.7?1.1?1.6?21 |
350 |
WCB |
210 |
72 |
94 |
103 |
ES8B |
15 |
内螺纹 |
0.01-0.5?0.8?1.6 |
220 |
WCB |
138 |
72 |
94 |
103 |
ES8N |
15 |
内螺纹 |
0.01-0.5?0.8?1.6 |
220 |
WCB |
138 |
72 |
94 |
103 |
ES8BF |
15 |
法兰 |
0.01-0.5?0.8?1.6 |
220 |
WCB |
210 |
72 |
94 |
103 |
ES8NF |
15 |
法兰 |
0.01-0.5?0.8?1.6 |
220 |
WCB |
210 |
72 |
94 |
103 |
ES10 |
20-40 |
内螺纹 |
0.01-0.8?1.2?1.6 |
220 |
WCB |
200 |
93 |
132 |
142 |
ES10F |
15-25 |
法兰 |
0.01-0.8?1.2?1.6 |
220 |
WCB |
270 |
93 |
132 |
142 |
ES12N |
15-25 |
法兰 |
0.01-1.6 |
200 |
WCB |
280 |
93 |
132 |
142
|
