200X水用减压阀产品概述：
200X水用减压阀是集导阀和主阀于一体，导阀的设计与直接作用式减压阀类似,是一种高性能、大流量的减压阀，无论上游压力的变化或下游负荷的波动，均能实现稳定的压力控制。200X减压阀采用橡胶软密封设计，既可实现动压的稳定控制，又可以控制静压。
【执行标准】
设计规范：GB/T 12244
结构长度：GB/T 12250
法兰连接：JB/T 79
试验与检验：GB/T 12245
产品标识：GB/T 12220
供货规范：JB/T 7928
【产品型号】
200X-10,200X-16,200X-16C,200X-25
200X-10P,200X-16P,200X-25P
【主要技术参数和性能指标】
|
公称压力 |
1.0 |
1.6 |
2.5 |
|
壳体试验压力(MPa)* |
1.5 |
2.4 |
3.75 |
|
密封试验压力(MPa) |
1.0 |
1.6 |
2.5 |
|
进口压力(MPa) |
1.0 |
1.6 |
2.5 |
|
出口压力范围(MPa) |
0.2~0.8 |
0.2~1.0 |
0.4~1.6 |
|
压力特性偏差 |
符合GB/T12245-2005标准 |
||
|
流量特性偏差 |
符合GB/T12245-2005标准 |
||
|
泄漏率 |
0 |
||
|
工作温度 |
0~80°C |
||
注：壳体试验不包含膜片和阀盖
【主要零件材质】
|
零件名称 |
材质 |
|
阀体、阀盖、底盖 |
HT200/WCB/304SS |
|
阀座 |
黄铜/304SS |
|
阀瓣 |
2Cr13/304SS |
|
阀杆 |
2Cr13/304SS |
|
O型圈 |
丁腈橡胶/聚四氟乙烯 |
|
密封圈 |
丁腈橡胶/聚四氟乙烯 |
|
膜片 |
丁腈橡胶 |
|
弹簧 |
60Si2Mn |
【连接尺寸】
|
公称通径 DN |
外 形 尺 寸 |
||
|
L |
H |
Hl |
|
|
40 |
190 |
265 |
200 |
|
50 |
190 |
265 |
200 |
|
65 |
210 |
310 |
205 |
|
80 |
240 |
350 |
245 |
|
100 |
272 |
460 |
305 |
|
125 |
285 |
520 |
365 |
|
150 |
325 |
570 |
415 |
|
200 |
380 |
840 |
510 |
|
250 |
450 |
890 |
560 |
|
300 |
525 |
1030 |
658 |
|
350 |
560 |
1090 |
696 |
|
400 |
630 |
1150 |
735 |
|
450 |
670 |
1150 |
735 |
|
500 |
720 |
1300 |
785 |
|
600 |
800 |
1300 |
785 |

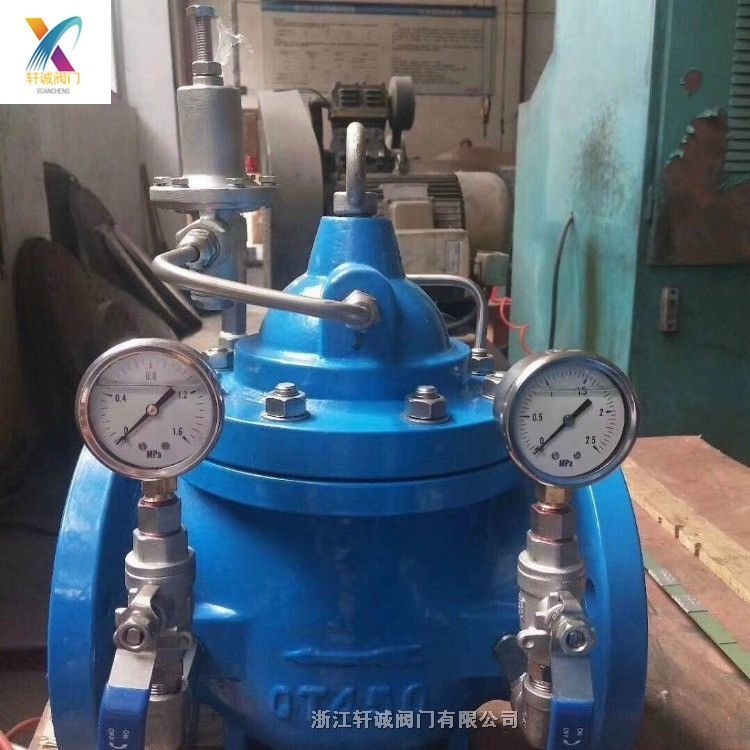

200X水用减压阀实物图:
