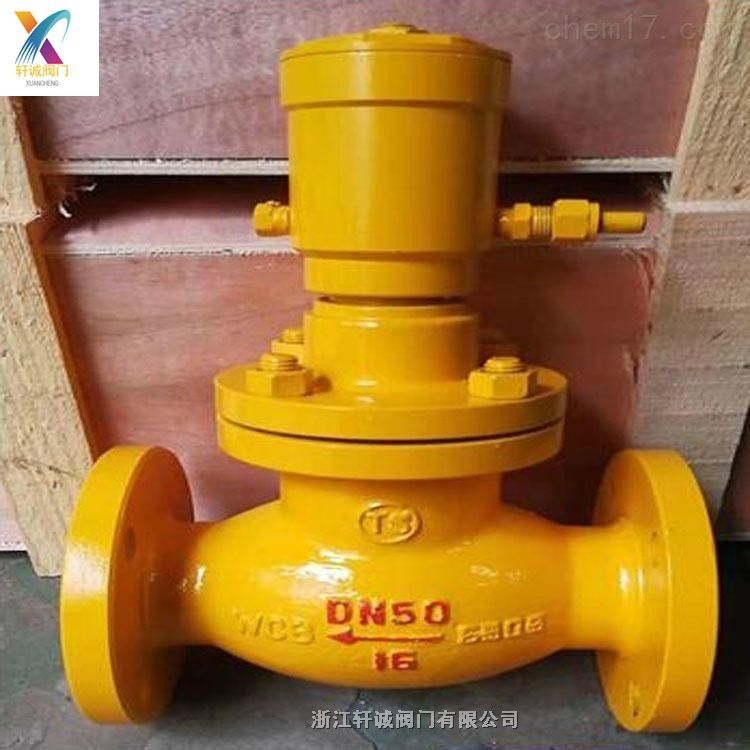

QDY421F液化气紧急切断阀产品概述:
液化气紧急切断阀具有的技术性能,低负荷损失和高可靠性,安装在液化石油气,天燃气与气相管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,紧急切断阀≤5秒迅速关闭而止漏,起到安全保护作用。广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
QDQ421F液化气紧急切断阀特点
液化气紧急切断阀是自动化系统中执行机构的一种新型阀门,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。产品具有结构简单,反应灵敏,动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气或氮气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
QDQ421F液化气紧急切断阀电控的工作原理
1.液化气紧急切断阀气源入口按装一只二位三通电磁阀,可利用远程电器控制台控制阀门开关。
2.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
3.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
QDQ421F液化气紧急切断阀性能规范
压力等级:1.6/4.0Mpa
气缸工作压力:≤2.0Mpa
使用温度 :-40~ 80℃
气缸使用介质: 氮气`无水空气
使用介质: 天然气,液化气,液氨
熔闭时间:±70℃
关闭时间:≤5秒
气缸开启压力:≥0.3-0.6Mpa
阀体:铸刚,不锈钢。304,316,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:球墨铸铁
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
类型:常开式,常闭式
QDQ421F液化气紧急切断阀安装尺寸单位:(mm)
DN-JIS |
L |
流量:升/分Max.FIoW/min |
|
mm |
in |
||
25 |
1" |
160 |
160 |
32 |
1-1/4" |
200 |
400 |
40 |
1-1/2" |
200 |
400 |
50 |
2" |
240 |
640 |
80 |
3" |
283 |
1600 |
100 |
4" |
305 |
2500 |
150 |
6" |
403 |
3300 |
200 |
8" |
502 |
5900 |
