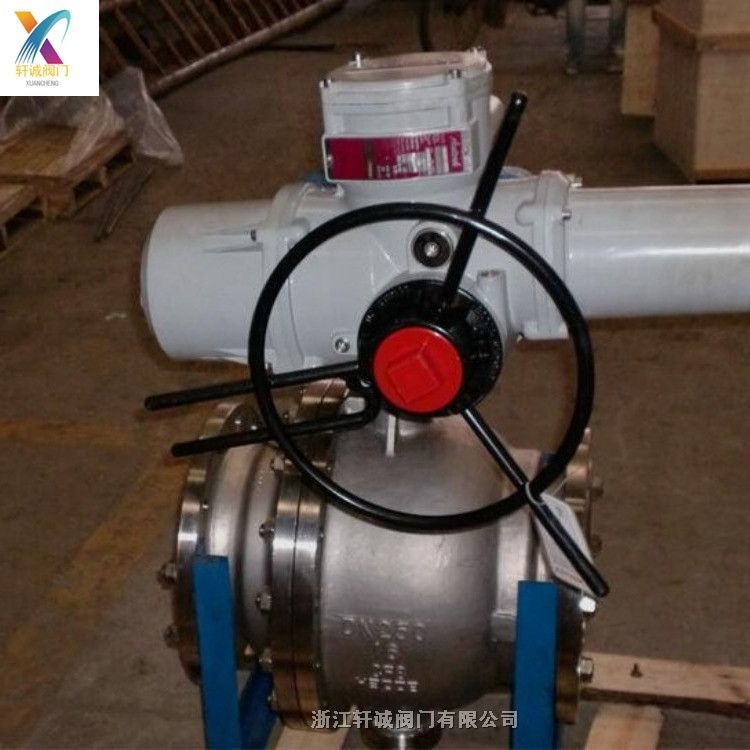

轩诚阀门直销  Q947F电动固定球阀
轩诚阀门直销 Q947F电动固定球阀
产品价格:¥110(人民币)
  • 规格:齐全
  • 发货地:温州
  • 品牌:
  • 最小起订量:1台
  • 诚信商家
    会员级别:标准会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:浙江轩诚阀门有限公司

    联系人:段聪发(先生)

    联系手机:

    固定电话:

    企业邮箱:11782822512@QQ.COM

    联系地址:

    邮编:

    联系我时,请说是在泵阀网上看到的,谢谢!

    商品详情
       Q947F电动固定球阀产品概述:

      气动固定球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。
      适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
      适用温度:-196350℃
      驱动方式:手动、气动、电动、液动等。
      公称通径:DN25-8001"32"

      Q947F电动固定球阀-产品特点】

      1)操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
      2)密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
      3)防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FAAPl607标准要求。
      4)自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
      5)排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
      6)本阀门设计有辅助的阀座紧急密封系统,一旦密封受损或出现紧急十青况而不能密封时,通过辅助密封系统向密封面注射相应的密封剂即可修复密封面,达到紧急密封。当输送的介质不洁或含有少量颗粒时,为保护密封面,确保达到可靠的密封,还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
      7)广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

      轩诚阀门直销  Q947F电动固定球阀
      Q947F电动固定球阀-主要零件材料】

      序号
      NO

      零件名称

      材质

      GB

      ASTM

      1

      阀体

      WCB

      A2116-WCB

      2

      弹簧

      60Si2aMn

      AISI 9260

      3

      密封圈

      PTFE

      PTFE

      4

      垫片

      PTFE

      PTFE

      5

      排污螺母

      25

      A105

      6

      "0" 型密封圈

      橡胶

      橡胶

      7

      底盖

      25

      A105

      8

      螺钉

      35

      A193-B7

      9

      固定轴

      1Cr13

      A276-410

      10

      滑动轴承

      PTFE&

      PTFE&

      11

      球体

      1C18Ni9Ti

      SS304

      12

      阀盖

      WCB

      A216-WCB

      13

      阀座

      25

      A105

      14

      阀杆

      1Cr33

      A276-410

      15

      螺柱

      35CrMoA

      A193-B7

      16

      螺母

      35

      A194-2H

      17

      压套

      25

      A105

      18

      填料

      PTFE

      PTFE

      19

      支架

      WCB

      A216-WCB

      20

      填料压盖

      WCB

      A2116-WCB

      21

       Key

      45

      AISI C 1045

      Q947F电动固定球阀-技术规范】

      设计依据

      国标系列

      美标系列

      设计标准

      GB/T12237

      AP16D

      ANSI B16.34

      法兰连接结构长度

      GB/T12221

      AP16D

      ANSI B16.10

      结构长度(焊接)

      GB/T15188.1

      AP16D

      ANSI B16.10

      连接法兰

      GB/T9113
      JB/T79 Hg20592

      ANSI B16.5B16.47

      对焊端

      GB/T12224

      ANSI B16.25

      试验和检验

      GB/T9092

      AP16D

      AP1598
