一、概述:

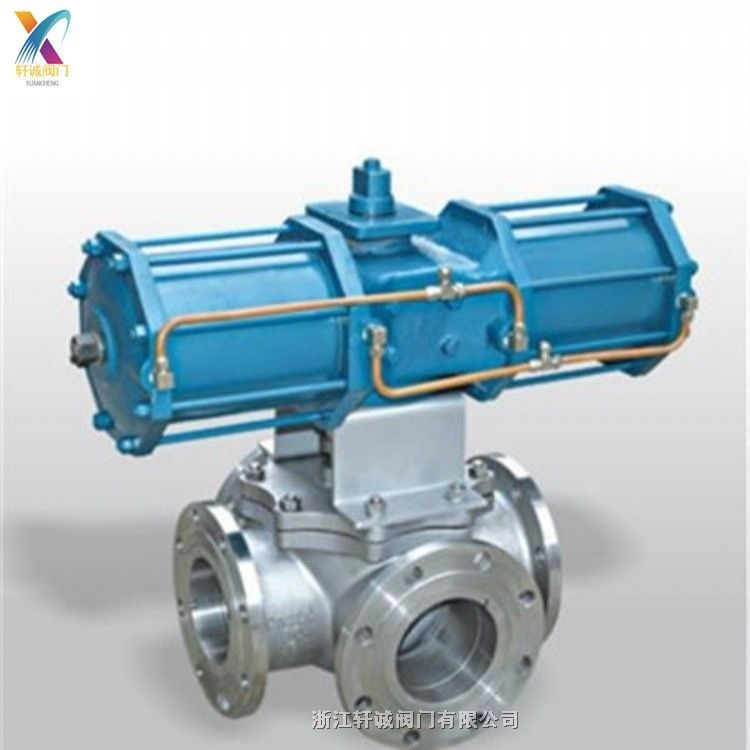

Q646F气动四通球阀有法兰和螺纹连接,阀体材质有不锈钢、碳钢,满足各个工况的需要。主要由气动角行程执行机构和四通球阀组成。在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个点。可以配阀门定位器,通过控制信号达到调节的作用。既适用于各种管道介质的截断与接通,又可以做调节用,根据需要把介质输送到地点。
二、结构特点:
1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。
2、密封性能好:阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门的使用寿命。
三、标准规范:
设计制造标准:GB/T 12237-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
四、压力试验:
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||||
1.6 |
2.5 |
4 |
6.4 |
10 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.75 |
6 |
9.6 |
15 |
3 |
7.5 |
16.5 |
2.4 |
3.8 |
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
气密试验 |
0.4~0.7MPa |
五、零件材料及性能:
阀体 |
阀杆 |
阀球 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
WCB |
1Cr13 |
1Cr13 |
1Cr13 司太立合金 本体材料 |
柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 |
柔性石墨 编结石墨 |
-29-425℃ |
水、蒸汽、油品 |
WC6 |
15CrMo |
15CrMo |
-29-425℃ |
||||
WC9 |
25Cr2MoV |
25Cr2MoV |
|||||
LCB |
304 |
304 |
-46-354℃ |
||||
CF8 |
304 |
304 |
-196-600℃ |
部分酸、碱 |
|||
CF3 |
304L |
304L |
|||||
CF8M |
316 |
316 |
|||||
CF3M |
316L |
316L |
