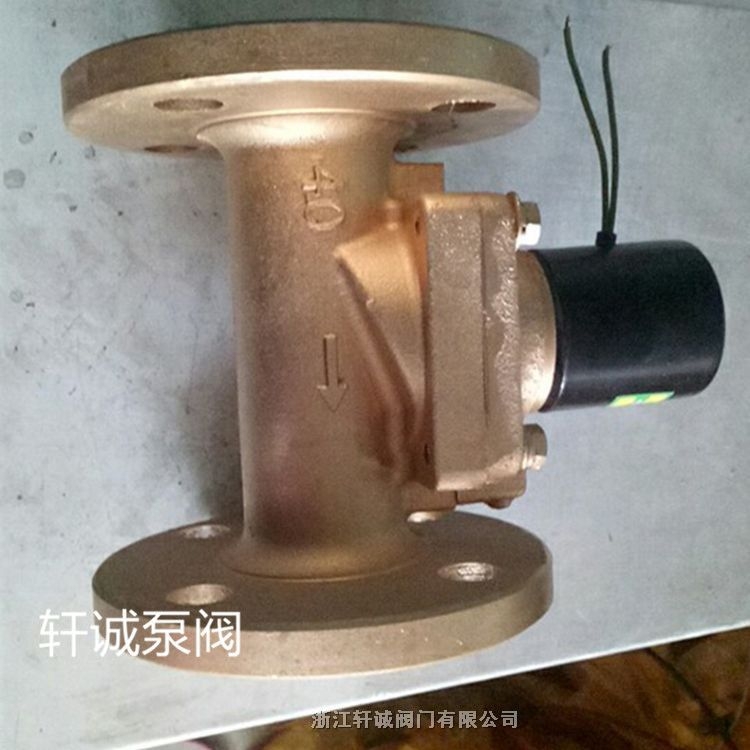

轩诚阀门直销  丝扣水用电磁阀   ZCS法兰水用电磁阀
轩诚阀门直销 丝扣水用电磁阀 ZCS法兰水用电磁阀
产品价格:¥100(人民币)
  • 规格:齐全
  • 发货地:温州
  • 品牌:
  • 最小起订量:1台
  • 诚信商家
    会员级别:标准会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:浙江轩诚阀门有限公司

    联系人:段聪发(先生)

    联系手机:

    固定电话:

    企业邮箱:11782822512@QQ.COM

    联系地址:

    邮编:

    联系我时,请说是在泵阀网上看到的,谢谢!

    商品详情



      一、主要生产ZCS水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有起笔迅速,可靠性能高等特点。
      轩诚阀门直销  丝扣水用电磁阀   ZCS法兰水用电磁阀

      ZCS水用电磁阀用于石油化工、电力装备、医药设备、污水处理、暖通空调、锅炉补水、清洗设备、电镀涂装、灌装计量、通风设施、食品工业、给水排水系统等。二、ZCS水用电磁阀应用范围

      三、ZCS水用电磁阀技术参数

      工作介质DN

      水、粘度≤4E的油及其它非腐蚀性流体

      介质温度℃

      ≤60

      公称压力(Mpa)

      1.0

      工作压差(Mpa)

      0.05~1.0

      0.1~1.0

      0.15~1.0

      电源电压

      AC220V其余规格可作特殊订货

      额定流量系数(KV)

      按JB/T7352-94规定

      写落量(ml/min)

      按JB/T7352-94?F规定

      公称通径(mm)

      10

      15

      20

      25

      32

      40

      50

      65

      80

      100

      125

      150

      200

      250

      300

      功耗

      36VA

      50VA

      四、ZCS水用电磁阀工作原理

      本阀为二次开阀的先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。 常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封闭。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭状态。

      五、ZCS水用电磁阀安装尺寸


      公称通径DN

      内螺纹连接

      法兰连接

      外形尺寸

      内螺纹

      外形尺寸

      法兰尺寸

      H

      L

      G

      H

      L

      D

      D1

      D2

      n-d

      b

      f

      15

      112

      80

      1/2

















      20

      119

      80

      3/4

















      25

      123

      90

      1

      130

      160

      115

      85

      65

      4-φ14

      16

      3

      32

      137

      140

       11/4

      137

      180

      140

      100

      76

      4-φ18

      18

      3

      40

      152

      156

       11/2

      152

      200

      150

      110

      84

      4-φ18

      18

      3

      50

      164

      180

      2

      152

      230

      165

      125

      99

      4-φ18

      20

      3

       ZCS水用电磁阀结构图纸:

      轩诚阀门直销  丝扣水用电磁阀   ZCS法兰水用电磁阀
      轩诚阀门直销  丝扣水用电磁阀   ZCS法兰水用电磁阀
