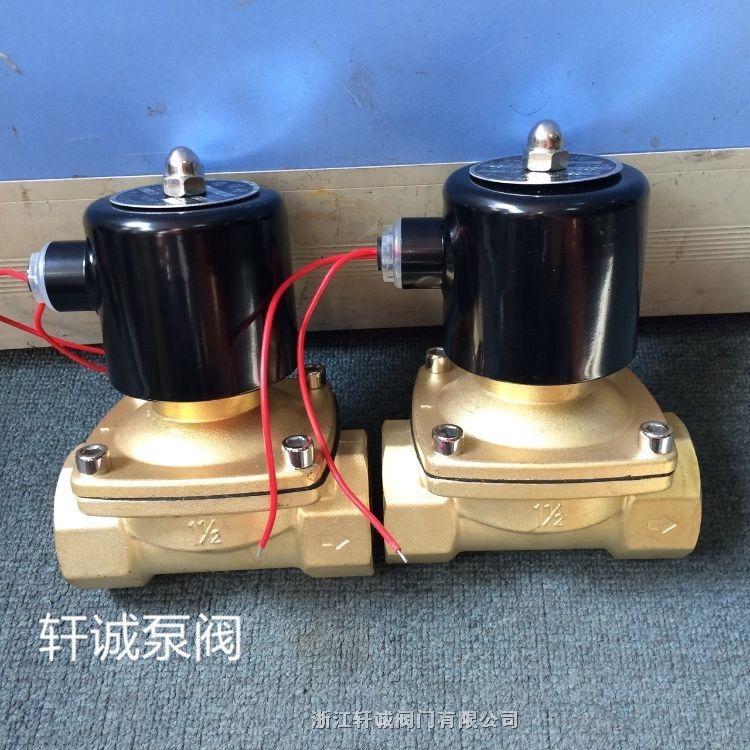

一、ZCA型真空电磁阀简介：
真空电磁阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
真空电磁阀适用的工作介质为空气及非腐蚀性气体。
二、ZCA型真空电磁阀产品特点：
ZCA真空电磁阀阀芯均为不锈钢活塞式，专制线圈，不易烧毁;线圈启动阀芯同时拉动活塞，阀体安装方向无限制。密封性能好，零泄漏。
三、ZCA型真空电磁阀技术参数：
|
参数↓ 型号→ |
ZCA-1 |
ZCA-2 |
ZCA-3 |
ZCA-4 |
||||
|
工作压力(Mpa) |
-0.1～1.6 |
|||||||
|
介质种类 |
空气、煤气、真空等 |
过热蒸汽、高温汽体 |
水、油、液体 |
高温水、油 |
||||
|
介质温度（℃） |
≤60 |
≤220 |
≤60 |
≤220 |
||||
|
电源电压 |
AC220V，其余规格可作特殊订货 |
|||||||
|
公称通径（） |
15 |
20 |
25 |
32 |
40 |
50 |
||
|
流量系数(Kv) |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
||
|
功率 |
AC≤60VA DC≤50W |
|||||||
四、ZCA型真空电磁阀产品尺寸：
|
公称通径DN |
内螺纹连接 |
法兰连接 |
|||||||||
|
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰连接 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
? |
153 |
130 |
95 |
65 |
46 |
14 |
2 |
4-￠14 |
|
20 |
153 |
92 |
3/4 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4-￠14 |
|
25 |
153 |
110 |
1 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4-￠14 |
|
32 |
176 |
120 |
1? |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4-￠18 |
|
40 |
176 |
140 |
1? |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4-￠18 |
|
50 |
192 |
162 |
2 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4-￠18 |
|
65 |
|
|
|
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4-￠18 |
|
80 |
|
|
|
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8-￠18 |
|
100 |
|
|
|
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8-￠18 |
ZCA真空电磁阀结构图纸：
