一、BQ41保温球阀 产品介绍

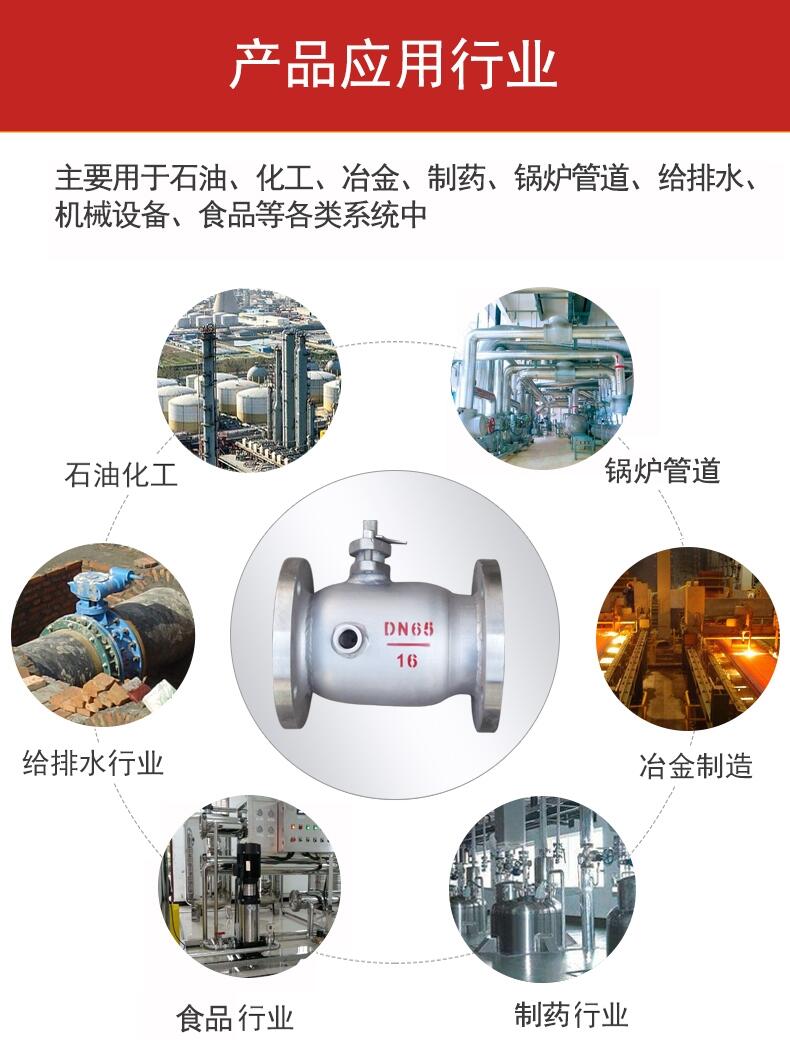

BQ41保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，该产品具有良好的保温保冷特性，且阀门的通径和管径一至，介质呈直线流动，阻力小，最适合输送容易凝固、高粘度的液体介质，同时又能有效降低管路中介质的热量损失。此阀采用一体式夹套设计，更能均匀地保温、保冷，夹套、阀体外侧与夹套接管焊接，并采用螺纹式连接方式，其允许蒸汽或冷水的最高压力为1.0MPa，主要用于石油、化工、制药、给排水、锅炉管道、机械设备、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
二、技术规范
|
设计标准 |
ASME B 16.34 GB/T 12224 |
|
结构长度 |
ASME B 16.10 GB/T 12221 |
|
连接法兰 |
ASME B 16.5 JB/T 79 |
|
驱动方式 |
手动、电动、气动 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
三、主要零件材质表
|
序号 |
零件名称 |
材 质 |
|
|
GB |
ASTM |
||
|
1 |
夹套 |
25 |
A105 |
|
2 |
阀座 |
WCB |
A216-WCB |
|
3 |
阀体 |
25 |
A105 |
|
4 |
密封圈 |
PTFE、对位聚苯 |
|
|
5 |
球体 |
304 |
304 |
|
6 |
阀杆 |
1Cr13 |
A247-410 |
|
7 |
填料 |
柔性石墨 |
|
|
8 |
填料压盖 |
WCB |
A216-WCB |
注：系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
四、主要外形及连接尺寸表
|
公称通径 (DN) |
L |
D |
E |
H |
W |
管螺纹 |
||
|
(mm) |
(in) |
(mm) |
(in) |
P |
||||
|
20 |
3/4″ |
117 |
40 |
11/2″ |
58.5 |
101 |
170 |
G3/4″ |
|
25 |
1″ |
127 |
50 |
2″ |
62.5 |
106 |
170 |
G3/4″ |
|
40 |
11/2″ |
165 |
65 |
21/2″ |
63.5 |
125 |
250 |
G3/4″ |
|
50 |
2″ |
178 |
80 |
3″ |
68 |
135 |
250 |
G3/4″ |
|
80 |
3″ |
229 |
150 |
6″ |
82 |
193 |
350 |
G3/4″ |
|
100 |
4″ |
254 |
200 |
8″ |
83 |
265 |
420 |
G3/4″ |
|
150 |
6″ |
292 |
250 |
10″ |
95 |
355 |
1000 |
G3/4″ |
|
200 |
8″ |
330 |
300 |
12″ |
100 |
410 |
1300 |
G3/4″ |
