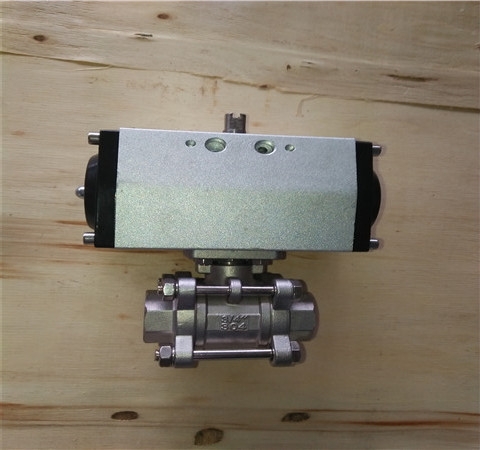

气动不锈钢丝扣球阀Q611F工作原理：
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90。气动执行器顶部连动可视器，当箭头指向OPEN时标志丝扣球阀是开启的。加装回信器的，回信器处于OPEN时丝扣球阀处在开启位置，而处于CLOSE时丝扣球阀处在关闭位置。加装定位器可调节管道介质流量。
气动不锈钢丝扣球阀Q611F工作原理：
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90。气动执行器顶部连动可视器，当箭头指向OPEN时标志丝扣球阀是开启的。加装回信器的，回信器处于OPEN时丝扣球阀处在开启位置，而处于CLOSE时丝扣球阀处在关闭位置。加装定位器可调节管道介质流量。
气动不锈钢丝扣球阀Q611F制造标准：
1、设计与制造：GB/12237、ANSI B16.34。
2、螺纹尺寸：ASME B1.20，BSP ISO7/1，BS21 DIN2999/259。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、压力试验：JB/T9092、API598。
5、驱动装置连接：GB/T12223-1989。
6、防火设计测试：API607。
Q611F尺寸：
|
通径DN |
英寸" |
连接尺寸 |
||||
|
mm |
inch |
L(mm) |
H |
管螺纹G |
A |
重量(Kg) |
|
10 |
3/8 |
60 |
57 |
3/8″ |
110 |
0.34 |
|
15 |
1/2 |
75 |
68 |
1/2″ |
110 |
0.47 |
|
20 |
3/4 |
80 |
70 |
3/4″ |
110 |
0.68 |
|
25 |
1 |
90 |
80 |
1″ |
140 |
1.2 |
|
32 |
11/4 |
110 |
85 |
11/4″ |
140 |
1.9 |
|
40 |
11/2 |
125 |
100 |
11/2″ |
180 |
2.7 |
|
50 |
2 |
144 |
110 |
2″ |
180 |
3.9 |
|
65 |
21/2 |
186 |
130 |
21/2″ |
200 |
7.1 |
|
80 |
3 |
206 |
150 |
3″ |
250 |
11.5 |
|
100 |
4 |
240 |
170 |
4″ |
250 |
20.5 |
阀门维护保养：
1、阀门应放在干燥通风的室内,通径两端须密封防尘。
2、长期存放应定期检查,并在加工表面上涂油 , 防止锈蚀。
3、阀门安装前核查各种标识是否齐全，技术资料是否是符合要求的产品。
4、安装时应清洁内腔和密封面,不允许有污物附着而影响密封性能。
5、检查填料是否压紧,连接螺栓是否均匀拧紧。
6、阀门应按照允许的工作位置安装,但须注意检修和操作的方便。
7、传动件应定期加油润滑
8、安装后应定时检修,清除内腔的污垢,检查密封,阀杆螺母磨损情况
9、应有一套科学正确的安装作业标准，检修应进行密封性能实验,并做好详细的记录以备考察。
