一、HG/T20592-2009截止阀 简单介绍
HG/T20592-2009截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。
二、HG/T20592-2009截止阀产品特点
1、HG/T20592-2009截止阀 型号J41W-16P结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
三、HG/T20592-2009截止阀执行标准：
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB12235 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
四、HG/T20592-2009截止阀性能参数
|
型号 |
J41H-16C～160C |
J41Y-16C～160C |
J41W-16P～160P |
|
|
工作压力（MPa） |
1.6～16.0 |
|||
|
适用温度（℃） |
≤425 |
≤150 |
||
|
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
||
|
材料 |
阀体、阀盖 |
碳素钢 |
铬镍钛不锈钢 |
|
|
阀杆 |
铬不锈钢 |
铬镍钛不锈钢 |
||
|
密封面 |
堆焊铁基合金 |
堆焊硬基合金 |
本体材料 |
|
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
|||
五、HG/T20592-2009截止阀压力试验MPa
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.4 |
11.0 |
18.0 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
气密封试验 |
0.4-0.7 |
|||||
六、HG/T20592-2009截止阀主要零件材料及性能
|
阀体盖扳 |
阀杆 |
密封面 |
垫片(环) |
填料 |
工作温度℃ |
适用介质 |
|
WCB |
2Cr13 |
13Cr |
增强柔性石墨 |
柔性石墨 |
≤425 |
水、蒸汽、油品 |
|
WC1 |
38CrMoAI |
≤450 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
ZGCr5Mo |
≤540 |
|||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
硝酸类 |
|||
|
ZGCr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
酸类 |

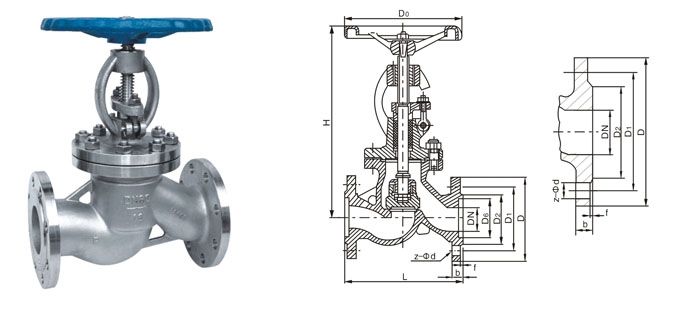

HG/T20592-2009截止阀主要外形尺寸：
|
型 号 |
公称通径 |
尺 寸 (mm) |
|||||
|
J41W-1.6Mpa |
L |
D |
D1 |
D2 |
b-f |
z-d |
|
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
|
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
|
|
32 |
180 |
140 |
100 |
78 |
18-2 |
4-18 |
|
|
40 |
200 |
150 |
110 |
85 |
18-2 |
4-18 |
|
|
50 |
230 |
165 |
125 |
100 |
19-3 |
4-18 |
|
|
65 |
290 |
185 |
145 |
120 |
20-3 |
4-18 |
|
|
80 |
310 |
200 |
160 |
135 |
20-3 |
8-18 |
|
|
100 |
350 |
220 |
180 |
155 |
22-3 |
8-18 |
|
|
125 |
400 |
250 |
210 |
185 |
22-3 |
8-18 |
|
|
150 |
480 |
285 |
240 |
210 |
24-3 |
8-23 |
|
|
200 |
600 |
340 |
295 |
265 |
26-3 |
12-23 |
|
|
250 |
650 |
405 |
355 |
320 |
29-3 |
12-25 |
|
|
300 |
750 |
460 |
410 |
375 |
32-3 |
12-25 |
|
