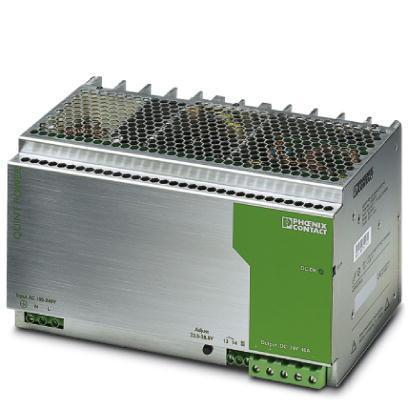

QUINT-PS-100-240AC/24DC/40 - 2938879

电源 - QUINT-PS-100-240AC/24DC/40 - 2938879

24V DC/40A DIN导轨安装式电源，初级开关模式，单相。

尺寸

宽度240 mm高度130 mm深度125 mm备用端子宽度122 mm备用端子高度130 mm备用装配视图243 mm

环境条件

保护等级IP20环境温度（运行）-25 °C 70 °C (> 60 °C 衰减: 2.5 /K)环境温度（存放/运输）-40 °C 85 °C允许的最大相对湿度（操作）95 (25°C时，无冷凝)气候等级3K3（符合EN 60721标准）污染等级2

输入数据

额定输入电压范围110 V?AC 240 V?AC输入电压范围85 V?AC 264 V?AC (衰减<100V DC： 2.5/V)90 V?DC 350 V?DC (衰减<110 V DC： 2.5/V)AC频率范围45 Hz 65 HzDC频率范围0 Hz电耗量大约 12.5 A (120 V AC)大约 4.5 A (230 V AC)额定功耗1051 W冲击电涌电流< 15 A (典型)电网缓冲时间> 20 ms (120 V AC)> 20 ms (230 V AC)输入熔断器20 A (快速熔断，内置)推荐使用的输入保护断路器16 A 20 A (特性B、C、D、K)保护名称瞬态电涌保护保护电路/组件压敏电阻

输出数据

额定输出电压24 V?DC ±1?输出电压（USet）的设置范围22.5 V?DC 28.5 V?DC (> 24 V?DC，稳定容量限制)额定输出电流（IN）40 A (-25?°C 60?°C)POWER BOOST (IBoost)45 A (-25°C? ?40°C恒定 )衰减60 °C 70 °C (2.5??/?K)并连是，用于冗余和增加容量串连是反馈电压电阻35 V?DC输出端处的过电压保护 (OVP)≤ 35 V?DC最大电容负载无限主动电流限制IBOOST约为45A（短路情况下）控制偏差< 1 (负载的变化，静态10 90 )< 2 (负载的变化，动态10 90 )< 0.1 (输入电压的变化范围为±10 )残波< 30 mVSS (额定值)输出功率960 W典型响应时间< 1 s峰值切换电压额定负载< 50 mVSS (20?MHz)最大空转功耗28 W最大额定负载功率损耗80 W

概述

净重3.5 kg工作电压显示绿色LED效率> 92 (230V AC和额定值)MTBF (IEC 61709, SN 29500)> 500000 h绝缘电压输入／输出3 kV AC (类型测试)2 kV AC (常
