商品详情
| 产品参数 | |||
|---|---|---|---|
| 品牌 | 上海首强 | ||
| 产地 | 上海 | ||
| 产品名称 | 美标球阀、美标高压球阀 | ||
| 适用介质 | 气、水、油等 | ||
| 连接方式 | 法兰 | ||
| 法兰标准 | ANSIB16.5、B16.47 | ||
| 可售卖地 | 全国 | ||
| 材质 | WCB、304、316等 | ||
上海首强阀门门有限公司主要生产(美标球阀)也是国内(球阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！
.jpg "O1CN01n3DfHu24Ao1WFEHvC 2201476657351.jpg")

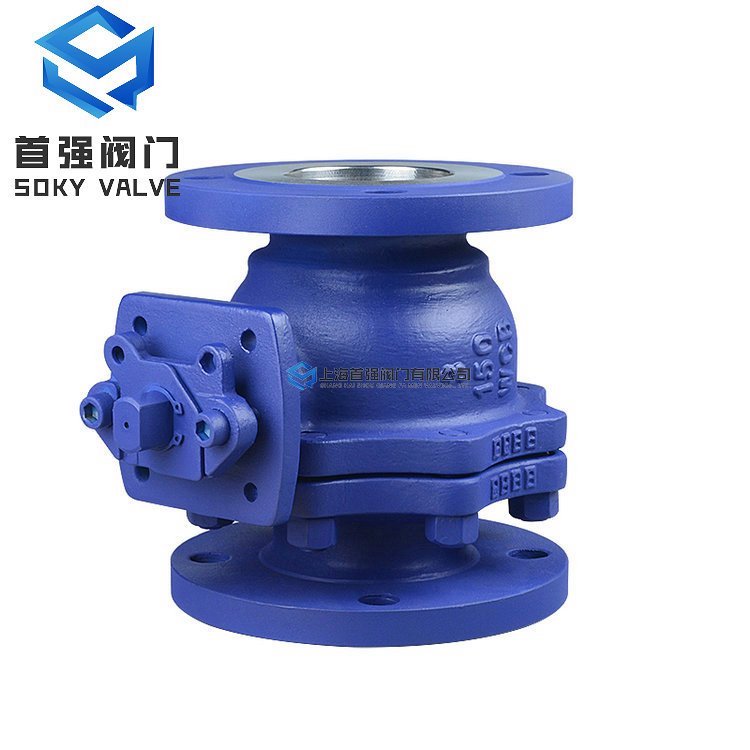

美标球阀产品概述:
不锈钢美标球阀Q41F的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
不锈钢美标球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。这种结构，一般用于中低压球阀。
.jpg "O1CN01lNOyHg24Ao1WalONR 2201476657351.jpg")
美标球阀技术规范：
| 设计依据 | 日标系列 | 美标系列 | |
| 设计标准 | BS5351 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | JIS B2002 | AP16D | ANSI B16.10 |
| 结构长度(焊接) | - | AP16D | ANSI B16.10 |
| 连接法兰 | JIS B2212 B2214 | ANSI B16.5、B16.47 | |
| 对焊端 | - | ANSI B16.25 | |
| 试验和检验 | JIS B2003 | AP16D | AP1598 |
| 设计依据 | 日标系列 | 美标系列 | |
| 设计标准 | BS5351 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | JIS B2002 | AP16D | ANSI B16.10 |
| 结构长度(焊接) | - | AP16D | ANSI B16.10 |
| 连接法兰 | JIS B2212 B2214 | ANSI B16.5、B16.47 | |
| 对焊端 | - | ANSI B16.25 | |
| 试验和检验 | JIS B2003 | AP16D | AP1598 |
.jpg "O1CN01cH4cJc24Ao1WazxmI 2201476657351.jpg")
主要材料
| 名称 | WCB类 | CF8类 | CF3类 | CF8M类 | CF3M类 | |
| 阀体左体 | A216-WCB | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | |
| 球体 | B2-B8 | A105-1025 | A182-F304L | A182-F304L | A132-F316 | A182-F316L |
| B8以上 | A216-WCB | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | |
| 阀杆 | A182-F6a | A182-F304 | A182-F304L | A182-F336 | A182-F316L | |
| 阀座 | PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion | |||||
| 阀座支承圈 | A105-1025 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
| 弹簧 | 3yc-7/17-49H | |||||
| O形圈 | NBR | 氟橡胶 | ||||
| 螺柱 | A193-B7 | A193-B8 | ||||
| 螺母 | A194-2H | A194-8 | ||||
.jpg "O1CN01ec89J824Ao1VpVyft 2201476657351.jpg")
美标球阀实验压力
| 试验压力(MPa） | ||
| 磅级（Class） | 壳体试验 | 密封试验 |
| 150 | 3.0 | 2.2 |
| 300 | 7.6 | 5.6 |
| 600 | 15.0 | 11.0 |
| 10K | 2.4 | 1.5 |
| 20K | 5.8 | 4.0 |
.jpg "O1CN01QZDLvg24Ao1Wayp3c 2201476657351.jpg")
美标球阀主要外形及连接尺寸
| 公称 压力 | 公称 通径 | d | L | D | D1 | D2 | b | f | Z-Φd | H | W |
| Class 150 | 1/2" | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 79 | 135 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 84 | 135 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 95 | 170 | |
| 1-1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 103 | 170 | |
| 1-1/2" | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 111 | 200 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 120 | 200 | |
| 2-1/2" | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | 4-19 | 153 | 300 | |
| 3" | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | 4-19 | 163 | 300 | |
| 4" | 102 | 229 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 182 | 400 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 2
