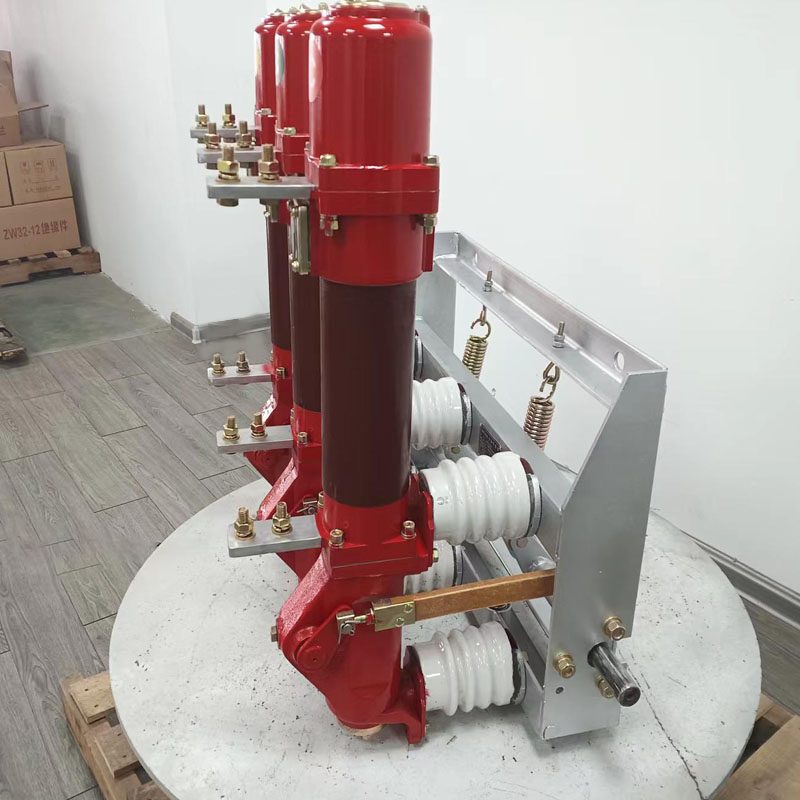

SN10-12/630A多油/少油高压断路器 10KV户内油开关
产品价格：￥2500（人民币）
商铺名称：乐清市星陆电气有限公司
联系人：赵先生（先生）
联系手机：
固定电话：
企业邮箱：783249171@qq.com
联系地址：
邮编：
联系我时，请说是在泵阀网上看到的，谢谢！
商品详情
SN10-1O型少油断路器是我国统一设计、应用最广的一种户内式少油断路器。它按断流容量分，有I、Ⅱ、Ⅲ型。SN10-10i型的断流容量为300MVA；SN10-10Ⅱ型的断流容量为500MVA；SN10-10Ⅲ型的断流容量为750MVA。
SN10-10型少油断路器由框架、传动机构和油箱等三个主要部分组成，油箱是其核心部分。油箱下部是由高强度铸铁制成的基座，其中装有操作断路器动触头（导电杆）的转轴和拐臂等传动机构。油箱中部是灭弧室，外面套有高强度的绝缘筒。油箱上部是铝帽。铝帽内的上部是油气分离室，下部装右插座式静触头。插座式静触头有3—4片弧触片。断路器合闸时，导电杆插入静触头，首先接触弧触片。断路器分闸时，导电杆离开静触头，最后离开弧触片。因此，无论断路器合闸或分闸，电弧总在导电杆端部与弧触片之间产生。为了确保电弧能偏向弧触片，在灭弧室上部靠弧触片一侧还嵌有吸弧铁片，利用铁磁吸弧原理使电弧偏向弧触片，从而不致烧毁静触头中主要的工作触片。弧触片和导电杆端部的弧触头，均采用耐弧的铜钨合金制成。
这种断路器合闸时的导电回路是：上接线端子一静触头一动触头（导电杆）一中间滚动触头一下接线端子。
断路器的灭弧，主要依赖于如图2-32所示的灭弧室。图2-33是灭弧室的工作示意图。
断路器分闸时，导电杆（动触头）向下运动。当导电杆离开静触头时，产生电弧，使油分解，形成气泡，导静触头周围的油压骤增，迫使逆止阀（钢珠）向上堵住中心孔。这时电弧在近乎封闭的空间内燃烧，从而使灭弧室内的油压迅速增大。当导电杆继续向下运动、相继打开一、二、三道灭弧沟及下面的油囊时，油气流强烈地横吹和纵吹电弧，同耐由于导电杆向下运动，在灭弧室形成附加油流射向电弧。由于油气流的横吹和纵吹以及机械运动引起的油吹等综合作用，使电弧迅速熄灭。而且这种断路器分闸时，导电杆是向下运动的，导电杆端部的弧根部分总与下面新鲜的冷油接触，进一步改善了灭弧条件，因此它具有较大的断流容量。
这种少油断路器，在油箱上部设有油气分离室，使灭弧过程中产生的油气混合物旋转分离，气体从油箱顶部的排气孔排出，而油则附着油箱内壁流回灭弧室。
SN10-10型少油断路器由框架、传动机构和油箱等三个主要部分组成，油箱是其核心部分。油箱下部是由高强度铸铁制成的基座，其中装有操作断路器动触头（导电杆）的转轴和拐臂等传动机构。油箱中部是灭弧室，外面套有高强度的绝缘筒。油箱上部是铝帽。铝帽内的上部是油气分离室，下部装右插座式静触头。插座式静触头有3—4片弧触片。断路器合闸时，导电杆插入静触头，首先接触弧触片。断路器分闸时，导电杆离开静触头，最后离开弧触片。因此，无论断路器合闸或分闸，电弧总在导电杆端部与弧触片之间产生。为了确保电弧能偏向弧触片，在灭弧室上部靠弧触片一侧还嵌有吸弧铁片，利用铁磁吸弧原理使电弧偏向弧触片，从而不致烧毁静触头中主要的工作触片。弧触片和导电杆端部的弧触头，均采用耐弧的铜钨合金制成。
这种断路器合闸时的导电回路是：上接线端子一静触头一动触头（导电杆）一中间滚动触头一下接线端子。
断路器的灭弧，主要依赖于如图2-32所示的灭弧室。图2-33是灭弧室的工作示意图。
断路器分闸时，导电杆（动触头）向下运动。当导电杆离开静触头时，产生电弧，使油分解，形成气泡，导静触头周围的油压骤增，迫使逆止阀（钢珠）向上堵住中心孔。这时电弧在近乎封闭的空间内燃烧，从而使灭弧室内的油压迅速增大。当导电杆继续向下运动、相继打开一、二、三道灭弧沟及下面的油囊时，油气流强烈地横吹和纵吹电弧，同耐由于导电杆向下运动，在灭弧室形成附加油流射向电弧。由于油气流的横吹和纵吹以及机械运动引起的油吹等综合作用，使电弧迅速熄灭。而且这种断路器分闸时，导电杆是向下运动的，导电杆端部的弧根部分总与下面新鲜的冷油接触，进一步改善了灭弧条件，因此它具有较大的断流容量。
这种少油断路器，在油箱上部设有油气分离室，使灭弧过程中产生的油气混合物旋转分离，气体从油箱顶部的排气孔排出，而油则附着油箱内壁流回灭弧室。
SNIO-I0等型少油断路器可配用CDl0等型直流电磁操动机构或CT7等型交直流弹簧储能操动机构。以往断路器还有配用CS2型手力操动机构的，它能手动和电动分闸，但只能手动合闸，且因操作速度所限，其所操作的断路器开断的短路容量不宜大于100MVA，因此这类手力操动机构现已不再用于断路器操作了。
