35米高杆灯基础35米高杆灯配制
35米高杆灯基础35米高杆灯配制
产品价格:¥36000(人民币)
  • 规格:35米高杆灯
  • 发货地:河北石家庄
  • 品牌:
  • 最小起订量:1套
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:新乐市天光灯具有限公司

    联系人:车女士(小姐)

    联系手机:

    固定电话:

    企业邮箱:3052875184@qq.com

    联系地址:石家庄新乐市

    邮编:050700

    联系我时,请说是在泵阀网上看到的,谢谢!

    商品详情

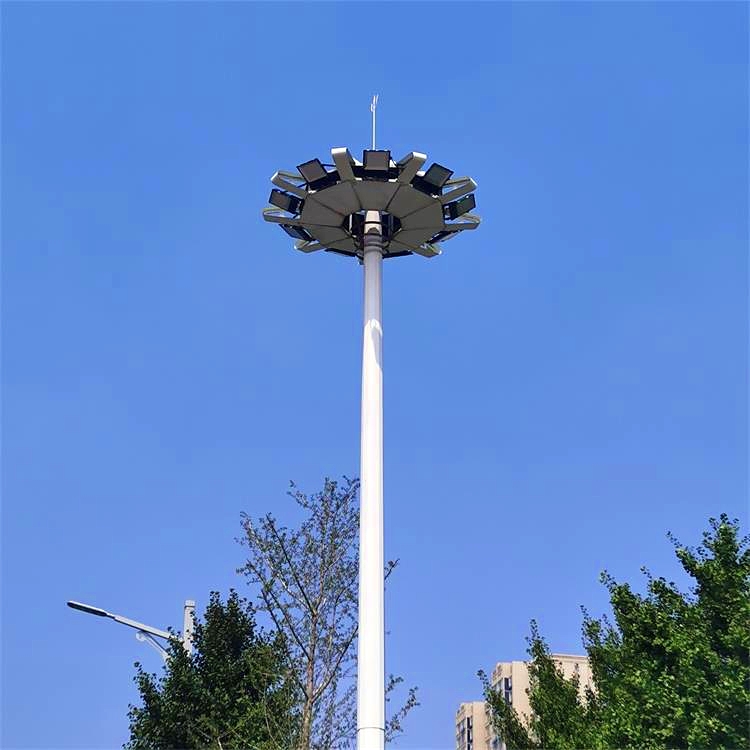

      35米高杆灯基础35米高杆灯配制,高杆灯一般指15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。它由灯头、内部灯具电气、杆体及基础部分组成。灯头造型可根据用户要求、周围环境、照明需要具体而定;内部灯具多由泛光灯和投光灯组成,光源采用N G 400高压钠灯,照明半径达60米。杆体一般为圆柱型独体结构,用钢板卷制而成,高度为15- 40 米。


      35米高杆灯参数配制:

      1.主体杆采用一-次成型,钢杆(Q235)焊缝须平整光滑,整根杆体焊缝凸起的部分与本杆体平整误差应不大于+1mm。灯杆焊接方式为自动亚弧焊接,着色探伤检验达焊接国际14GB/T3323-1989111标准要求。灯杆套接方式采用穿钉加顶丝固定。

      2、灯杆防腐处理为热镀锌,镀锌层表面光滑美观,光泽一致。无皱皮、流坠及锌瘤、起皮、斑 点、阴阳面存在,锌层厚度达到85um以上,镀锌层附着力应符合GB2694-98标准,保证8年不褪色,灯杆的抗风能力按36.9米/秒设计,灯杆防腐寿命大于20年。

      3.灯杆表面喷塑厚度≥100um,附着力达到GB9286-880级,表面光滑,采用室外耐候性材料,喷塑材料为全聚酯塑粉。

      4.灯杆工艺和验收标准按国家标准执行。设计系数1.8。灯杆的设计寿命大20年。

      5.灯杆设计应便于导线穿接,手孔门采用背包门形式。杆门须平整光滑,与本杆平整误差不大于+1 mm,相同灯杆门与门互换性要好,达到防盜防雨要求。杆门切割后局部做加强处理,基本达到原整体杆的强度。


      高杆灯 技术参数

      高杆灯为电动手动升降式。

      1、灯杆

      1)所有金属结构(不锈钢件除外)内外表面需热镀锌处理,现场无焊 接现象;

      2)灯杆不得有影响强度的裂纹、灰渣、焊瘤、弧坑和针状气孔,并且无折破和中断的缺带你;

      3)灯杆采用多边形拔销杆,插接式结构

      4)插接长度应大于插接处端直径的1.5倍

      5)整体安装垂直度不大于千分之三;

      6)高杆灯应在风速33米秒时,机传回的监控画面应保证控制室内操作人员正常观看;

      7)杆体整体使用寿命30年以上;

      8)灯杆箱门采用暗锁,杆底小门防护等级不低于IP65;

      9)除本身配备的防雷接地系统外,所有高杆灯小门内设等电位联结箱,箱内设6个等电位联结端子;

      10)注明杆体材质、杆体的组成情况(节数、壁厚、上下直径)及重量;



      2、高杆灯的升降系统;

      1)高杆灯按照安装工业电视系统考虑,均采用单升降系.统;

      2)升降过程中对灯具及摄像机的冲击力量尽量小;.

      3)升降系统采用灯杆内置电动卷扬机构,卷扬机设有专门的止动锁定装置。

      可通过线控实现5米外的远距离操作;

      4)电动工具与卷扬机之间应装有可调式的扭矩器,以防止过载:

      5)高杆灯采用电动升降机构,电动方式可以点动,断电时要求可以手动操作。

      6)升降系统应采用高柔性不锈钢钢丝绳,要求设计系数不小于6;

      7)升降系统不应对设置在杆体内的电气、监控系统造成

      损坏。

      8)升降机构应设置防灯架脱落装置,保证在钢丝绳断裂时灯架及时卡住不脱落。



      3、活动部分

      1)灯盘应为钢质框架结构,经整体热浸锌防腐处理,要求具有足够的结构强度,可方便的拆开,便于安装,所有连接件应为不锈钢材质;

      2)灯盘预留机安装孔(板);

      2)灯排结构连接件、基础螺栓螺帽等均应为不锈钢材料;

      3)灯盘为园形结构,照明均匀分布:

      4)灯盘或机到达使用位置时须可靠定位,且定位系统所需的维护量应接近为零,灯盘上限位增加行程开关;

      5)灯具或机进行维护时的工作应在地面完成。



      4、高杆灯照明系统

      1)高杆灯照明系统电气部分采用单基分相(三相)控制,每相各自设单独的断路器、接触器,接触器线圈采用AC18220V,每基高杆灯均可实现就地控制和集中远控:

      2)电源: 50Hz, 交流三相五线制,380V/220V;

      3)高杆灯的配电控制箱应具有超负荷、短路和漏电保护;

      4)断路器、漏电保护器、接触器,断路器、接触器须附带辅助触点,并且辅助触点须引出到接线端子上;

      5)高杆内的各种供电电缆和通讯电缆应通过专用卡具与钢丝绳可靠连接,随钢丝绳- -同升降, 自身不承受重量。照明供电电缆要求选用YC重型橡套电缆;

      6)灯具和光源选用进口成套钠灯(非欧标产品,自带功率补偿,cos?20.9), 每基高杆灯采用**盏**W灯,灯具质保期为五年,使用期为二十年以上,光源质保期为一年.

      7)高杆灯应安装供维修用的400V、 32A插座和230V.

      16A插座各一个,插座用断路器保护;

      7)高杆灯应安装供维修用的400V、32A 插座和230V、

      16A插座各一个,插座用断路器保护;

      8)灯杆顶部照明供电电缆与灯具电缆的连接应设接线盒,

      接线盒防护等级应达到IP65;

      9)灯杆顶部设有驱动盘、防护罩和符合规范的避雷针,

      灯杆基础应预埋接地,考虑监控的需要,接地电阻应不大

      102;

      10)灯杆内应设监控系统、信号接线箱的位置和安装板;


      杆灯照明设施有固定式(单柱或多柱)、升降式(电动升降或手动升降)、 液压可倾式三种类型。目前比较常用的高杆灯是电动升降式高杆灯;升降式高杆灯是由灯盘、灯杆及基础、升降操作台、配电系统和避雷装置等部分组成。

      20米、25米、30米、35米升降高杆灯技术参数:

      20米:灯杆上口径为260毫米,下口径为460毫米;灯杆分为2节套,壁厚分别为6毫米/ 8毫米,

      25米:灯杆.上口径为280毫米,下口径540毫米; 灯杆分3节套,壁厚分别为6毫米/ 8毫米/ 8毫米

      30米:灯杆上口径280毫米,下口径为640毫米;灯杆分3节套,壁厚分别为6毫米/8毫米/ 10毫米

      35米:灯杆上口径280毫米,下口径640毫米,灯杆分3接套,壁厚分别为6毫米/8毫米/ 10毫米
