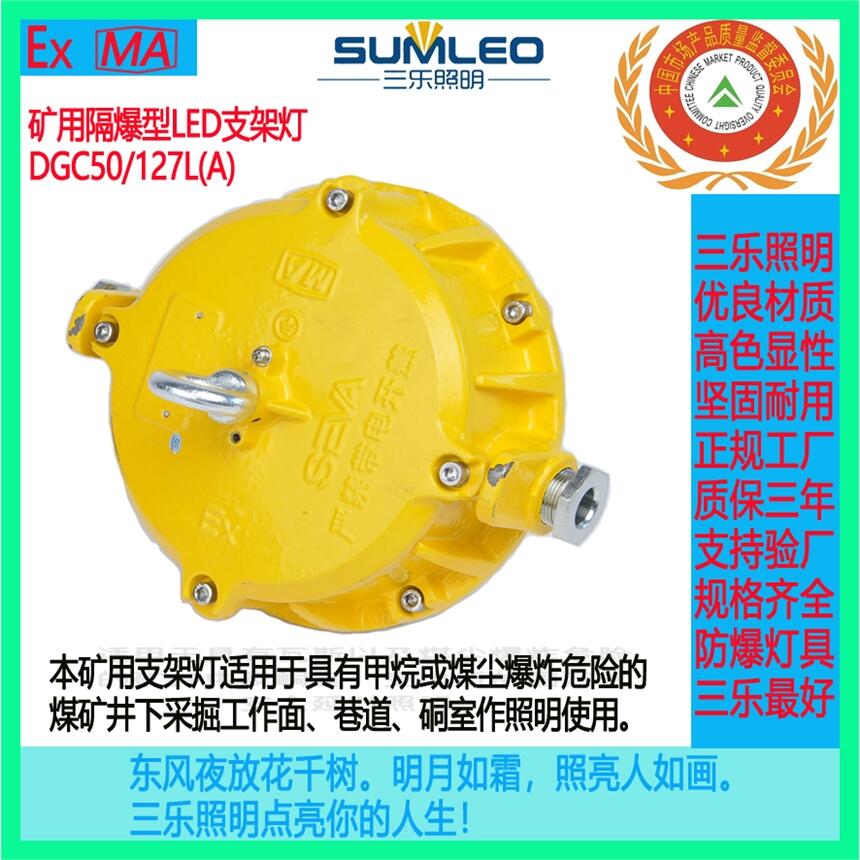

一、DGC50/127L(A)适用范围

适用于煤矿、井下巷道、硐室、变电所等固定照明方面

适用于煤矿行业有甲烷、煤尘等爆炸性混合物气体的危险环境

二、技术参数:

产品型号

DGC50/127L(A)

防爆标志

ExdI Mb

额定电压

AC85~265V

进线口螺纹

G3/4

防护等级

IP65

防腐等级

WF2

引入电缆

Φ8-14

工作温度

-20℃-40℃

净重

6.9kg------

数量

12pcs/箱 6pcs/箱 8pcs/箱

三、产品特色:

1、外壳采用铝合金压铸成型，强度高；表面高压静电喷塑，耐腐蚀，结构轻巧；

2、玻璃保护罩为钢化高硼硅，耐冲击，高强度；

3、LED巷道灯采用大功率高性能LED作光源。体积小功耗低；发光效率高，比传统白炽灯节点80%以上，相同功率下，亮度是白炽灯的10倍以上；采用的LED光源连续点灯寿命可长达五万小时，是白炽灯使用寿命的上百倍。

4、工作电压范围宽，适应性强，电网电压在80V-260V的范围内都能正常工作，且亮度无任何变化，从而可防止由于井下电压波动烧坏灯具的现象。

五、安装调试

1． 灯具下井前要做点燃试验，每盏灯都能在额定电压127点亮方可下井；

2． 灯具接入电源线的方法及注意事项：先打开灯具端部接线盒的门盖，再旋出穿线喇叭口的压紧螺丝，取出防尘堵板，从喇叭口内穿入与嗽叭口内橡胶密封圈内径相配的矿用橡胶套电缆（电缆内芯截面积根据所串灯的的多少计算确定），接好电源线及内外接地线，然后旋紧压紧螺丝，使喇叭口内的橡胶密封圈变形，挤压电缆以防失爆及进水，再装好门盖。

注意：当两个电缆引入装置只使用一个时，另一个必须装上防尘堵板，并将喇叭口压紧螺丝旋紧，确保密封性良好，以防失爆或进水。

3． 灯具的安装：主要根据用途及使用场所的实际情况而定，一般安装在使用场所的顶部，用M10螺栓固定好。

4． 安装注意事项：

A、 应采用短路、过载和漏电保护的照明综合保护装置配电（注意容量的匹配）

B、 电源电缆外径一定要与灯具喇叭口内橡胶密封圈内径相统 DGC50/127L(A)一；

C、 不使用的电缆引入装置喇叭口必须用堵板堵住并旋紧压紧螺丝，以防失爆或进水；

D、 一定要接好内接地。

六、 使用与操作

1． 该灯具安装在综采支出架的前梁下；

2． 用矿用三芯电缆（电缆内芯截面积根据所串灯的多少计算确定）从照明综保中引入127V电源，其中两根为电源线，一根为接地线，以并联的方式依次接好下一盏灯，注意事项参照说明书第五条；

3． 使用中，要经常对灯具工作情况进行观察，发现问题及时处理；

4． 更换光源，应先切断电源，严禁带电开盖，然后拆下玻璃网罩部件压圈上的螺丝，取下玻璃罩部件，即可更换LED光源组件（注意：玻璃网罩部件已组成整体，除需要更换玻璃罩外，切不可拆分开）。

5． 光源接通电源约3分钟达到正常亮度，否则应立即切断电源检查修理，防止触发时间长了而烧坏电器。
