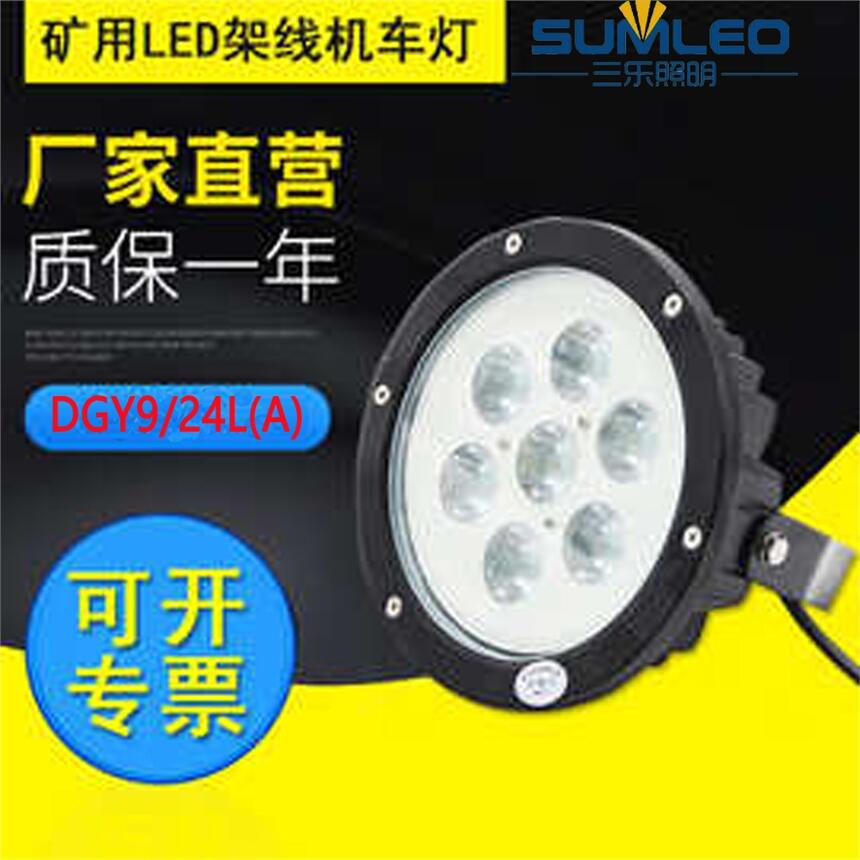

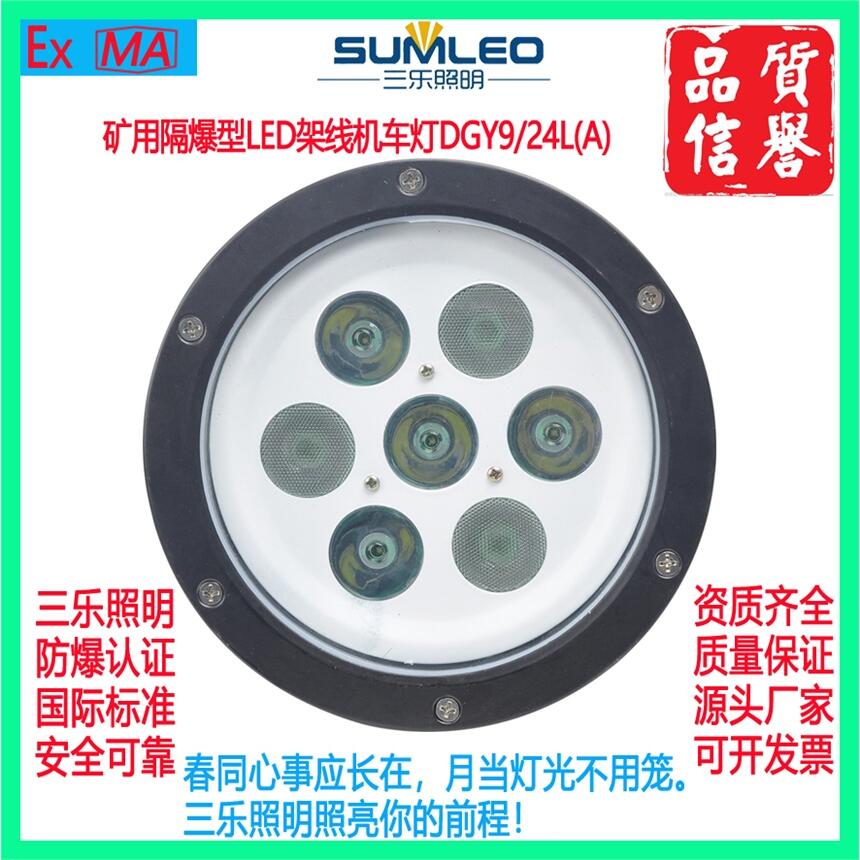

DGY9/24L DGY9/48L DGY9/127L矿用隔爆型照明灯(以下简称照明灯)广泛用于各类矿用电机车及各类采掘机照明。
1.1型式:矿用隔爆型 防爆标志:ExdI
1.2产品执行标准GB3836-2000《爆炸性气体环境用电气设备》及MT221-2005《爆炸用防爆灯具》
2基本参数
2.1照明灯的基本参数见下表(表1)

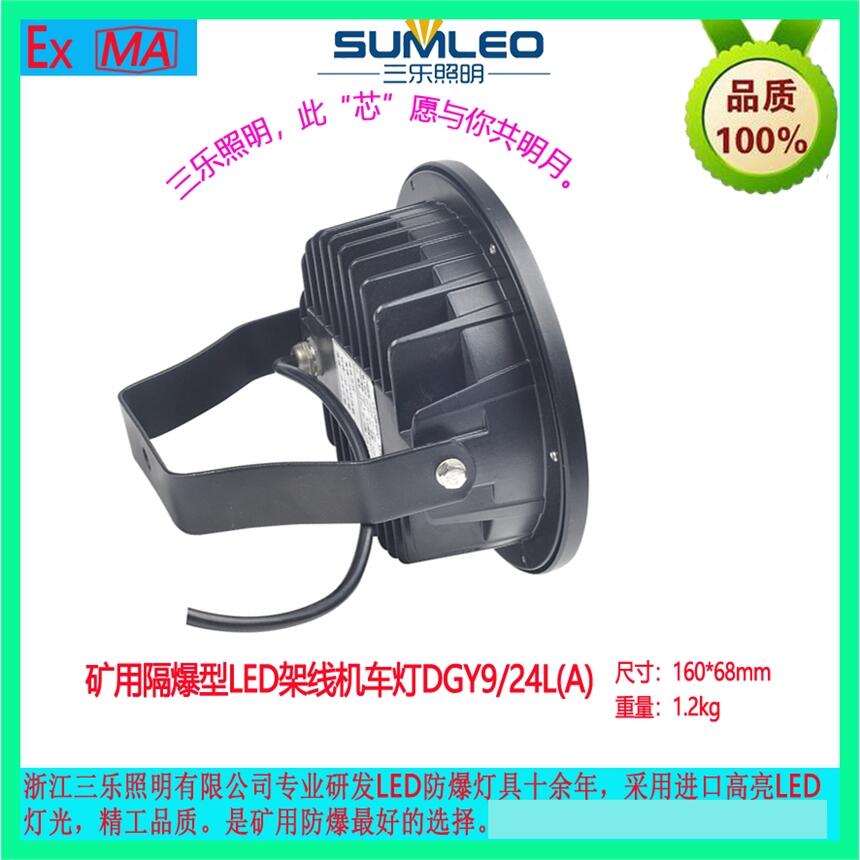

2.2外形及安装尺寸见附图。
3使用环境条件
3.1海拔不超过2000m.
序号 |
型号 |
额定电压 (V) |
额定功率 (w) |
照度(LX) (40M处) |
LED光源正向电压(V) |
重量(KG) |
1 |
DGY9/24L |
24 |
9 |
>2 |
10.5 |
1.2 |
2 |
DGY9/48L |
48 |
||||
3 |
DGY9/127L |
127 |
3.2环境空气温度为-20~+40
3.3环境空气湿度:月平均湿度不大于95%(平均温度不大于25度时)
3.5相对于机车的纵向加速度不大于30m/s2.
3.6在空气中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.7适用于含有甲烷和煤尘爆炸性混合性气体的环境中。
4结构与原理
4.1照明灯为矿用隔爆型,其结构性能符合GB3836-2000《爆炸性气体环境用电气设备》系列标准及MT221-2005《煤矿用防爆灯具》中的有关规定,并已由的防爆检验单位审查合格。
4.2照明灯由防爆灯壳、光反射器、透明罩、恒压控制电路系统(电路板及电子元件)、光源(LED)、电源导线等组成。
4.3照明灯隔爆面采用热磷化处理,具有强度高、防锈性能好的特点,外表面涂磁性烘漆,表面光亮、有足够的耐腐蚀、耐老化的能力,坚固耐用。
4.4照明灯需直流电源24V,经恒压恒流控制电路输出供LED光源稳定工作。是LED光源及电源稳压系统设计制造的一种绿色环境新型机车灯。可连续工作时间长,工作时只需普通灯的四分之一电量,节约使用成本。
5安装使用与维护
5.1使用前说详细阅读使用说明书。
5.2安装时打开电缆引入装置及后盖,将引入电缆与两接线柱相连接,然后装上引入装置及后盖,使引入装置内的橡胶圈与电缆成密封状,再将防爆灯安装在电机车上适当位置即可。
5.3在使用过程中应经常清除透明罩上的污垢,使之保持良好的透光率。
5.4照明灯出现的故障及处理方法见下表(表2)
6安全警示
6.1确保照明灯是完好的情况下方可安装使用。
6.2不得对照明灯施加外力或摔掷。
表1
故障现象 |
原因分析 |
处理方法 |
光源忽明忽暗 |
线路板接触不良 |
查找故障点并排除 |
照明灯不亮 |
未加电或电源板坏 |
检查电源输入或更换电源板 |
6.3照明灯安装使用前应存放在阴凉、干燥、洁净的环境中,禁止放入水中或火中。
6.4严禁带电打开灯具,需开盖检查时,必须切断电源。
